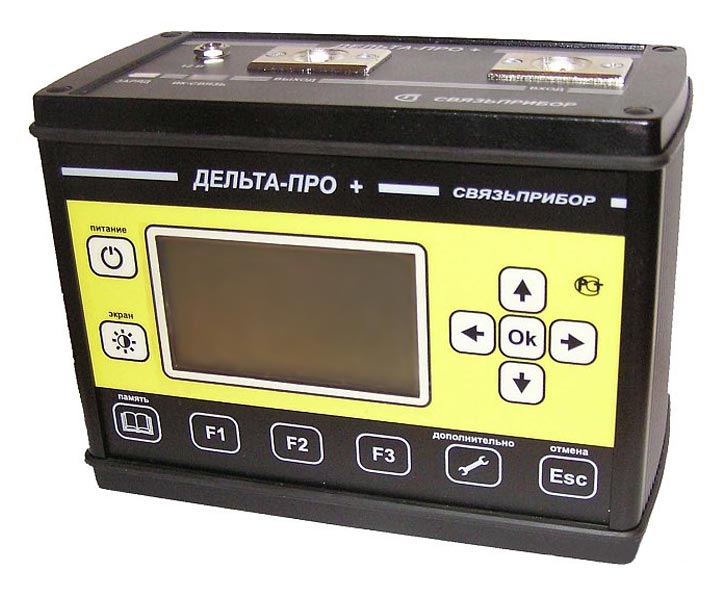

Измеритель параметров кабельных линий Дельта-ПРО+ VDSL
товар снят с продажи
Описание
Дельта-ПРО+ VDSL универсальный измеритель параметров кабельных линий VDSL, ADSL/ADSL2+, SHDSL, HDSL, E1. Предназначен для измерения в полевых и стационарных условиях параметров симметричных кабелей связи и проведения анализа сигналов на контрольных выходах оборудования цифровых систем передачи.
Амплитудно-частотные измерения:
- Рабочее затухание сигнала (INSERTION LOSS)
- Переходное влияние на дальнем конце (FEXT)
- Переходное влияние на ближнем конце (NEXT)
- Затухание асимметрии (LONGITUDINAL BALANCE)
- Возвратные потери (RETURN LOSS)
- Оценка скоростного потенциала линии
- Шум (NOISE)
Тестирование цифрового потока E1:
- Контроль и диагностика основных цифровых каналов и структуры первичного цифрового потока Е1 (рекомендация G.704 ITU-T)
- Счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
- Обнаружение и индикацию аварийных состояний
- Формирование тестовых сигналов, имитация аварий и вставка ошибок
- Проверка формы сигнала цифрового потока Е1 на соответствие маске (рекомендация G.703 ITU-T)
Специальные функции:
- Оценка длины кабеля
- Маски xDSL
- Осциллограммы исследуемых сигналов
- Запись и чтение измерений в цифровом и графическом формате
- Передача протокола измерений на компьютер (ИК-порт)
Характеристики
|
Технические характеристики |
|
Передатчик |
|
Скорость передачи |
2048 кбит/c |
Поток |
Неструктурированный, ИКМ30, ИКМ31 |
Выходное сопротивление |
120 Ом |
Код |
AMI/HDB3 |
Тактовый сигнал передатчика |
Внутренний |
Тестовая последовательность |
Все 0, все 1, ПСП ( 26-1 ... 223-1) |
Полярность последовательности |
Нормальная, инверсная |
Имитация аварий |
LOS, LOF, LOM, RDI, MRDI, AIS |
Генерация ошибок |
Кодовые, битовые, ошибки FAS и MFAS,CRC, E-bit |
Приемник |
|
Скорость анализируемого потока |
2048 кбит/c |
Поток |
Неструктурированный, ИКМ30, ИКМ31 |
Входное сопротивление |
120 Ом, > 5 кОм |
Анализируемый код |
AMI/HDB3 |
Тактовый синхросигнал |
Внутренний (устанавливается относительно входящего потока) |
Тестовая последовательность |
Все 0, все 1, ПСП ( 26-1 ... 223-1) |
Полярность последовательности |
Нормальная, инверсная |
Регистрация аварий |
LOS, LOF, LOM, RDI, MRDI, AIS |
Счет ошибок |
Кодовые, битовые, ошибки FAS и MFAS, CRC, E-bit |
Интервал измерений |
Непрерывный, 10 с, 100 с, 1000 с |
Просмотр каналов |
Данных, CAS, слов FAS/NFAS |
Анализ формы импульса |
Автоматическая проверка на соответствие шаблону G.703 (определение и индикация длительности фронта, спада и ширины импульса) |
Комплектация
Измеритель |
1 шт. |
