ОСД 20 кН

цена:
90,43 руб.
Количество волокон, шт.Стоимость
90,43 руб.
артикул: 01367
В наличии.
В корзину
Производитель: Еврокабель 1
Условия доставки

Количество волокон, шт.: 8

1|288

Декларации и сертификаты: Скачать

Оптические кабели типа ОСД предназначены для подвески на столбах городского освещения и телефонной связи.

Оптические кабели марки ОСД.

Оптические кабели типа ОСД предназначены для подвески на опорах воздушных линий связи. Анализ опыта эксплуатации самонесущих оптических кабелей с вынесенным периферийным силовым элементом показывает, что для обеспечения высоких технических и эксплуатационных показателей необходимо при прокладке воздушной линии связи предусматривать наличие специальных элементов подвеса и натяжения. Для этой цели мы рекомендуем использовать специализированные комплекты натяжной и поддерживающей арматуры. На этапе проектирования линии связи или при проведении ремонтно-восстановительных работ необходимо использовать арматуру в соответствии с конструкцией и удельным весом кабеля, длиной пролета между опорами, температурным диапазон, влажностью воздуха, ветровыми нагрузками и т. д. Наши специалисты помогут Вам в решении этой задачи.

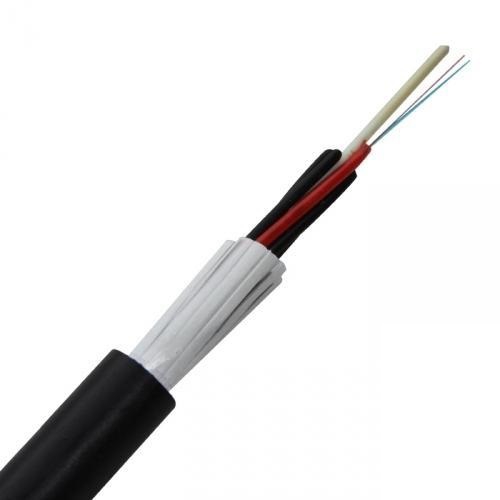

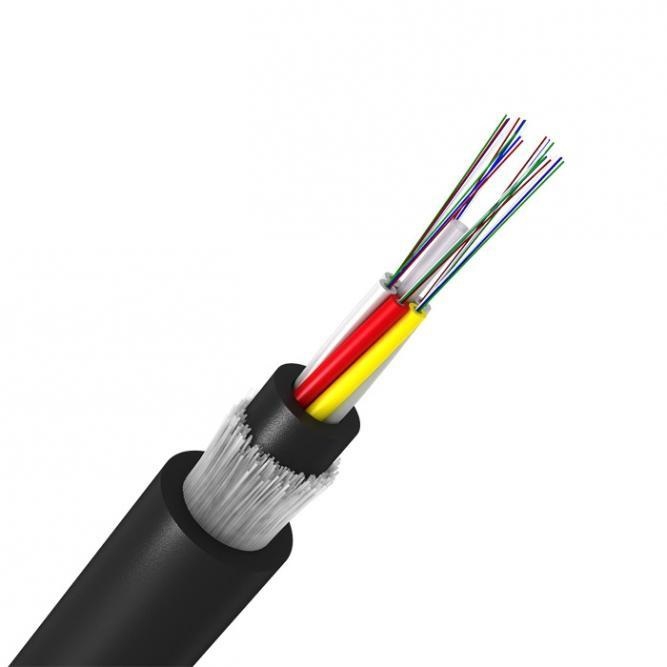

Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. Поверх ЦСЭ обмотаны водоблокирующие нити.

* Междумодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.

На сердечник наложена внутренняя оболочка из полиэтилена (ПЭ).

На оболочку методом обмотки наложен периферийный силовой элемент (ПСЭ) из арамидных нитий или стеклонитей.

На ПСЭ наложена наружняя оболочка из ПЭ.

Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.

Допустимое растягивающее усилие от 3,5 до 45 кН.

Допустимое раздавливающее усилие не менее 0,5 кН/см.

Количество оптических волокон в кабеле - от 2 до 288.

Количество волокон

Диаметр кабеля, мм.

Масса 1 км .кабеля

Периферийный силовой элемент - арамидные нити

Растягивающее усилие, кН.

3,5 6 8 10 12 15 20 25 3,5 6 8 10 12 15 20 25

ОСД

от 2 до 24 12,1 12,7 13,3 102 109 112 115 121 126 136 142
от 26 до 48 13,2 13,8 14,4 121 128 131 133 141 146 155 161

от 50 до 64

14,7 15,3 15,9 162 168 171 174 180 186 194 201
Периферийный силовой элемент - стеклонити
Растягивающее усилие, кН.
3,5 6 8 10 3,5 6 8 10
ОСД

от 2 до 24

11,5 11,5 104 112 118 122

от 26 до 48

12,9 12,9 123 132 136 141
от 50 до 96 14,5 14,5 163 172 177 182

Рекомендуемое расстояние между опорами крепления кабеля определяется по формуле:

L= F(kH)*10+10 (в метрах)

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
