ИК/Д2-Т-А12-3 кН, 12 волокон

Описание

Кабель для подвеса на опорах линий связи, между зданиями и сооружениями. Допускается подвешивать кабель на контактной сети железных дорог. От 4 до 24 волокон.

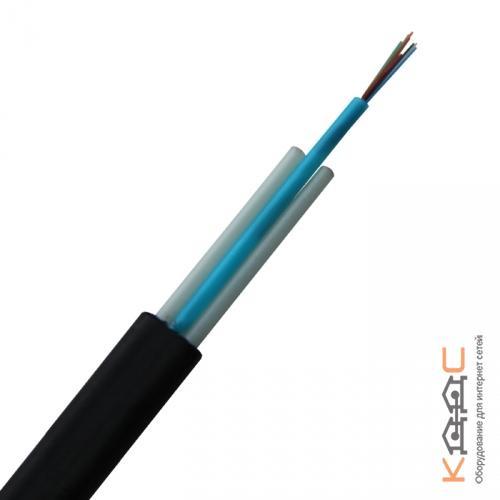

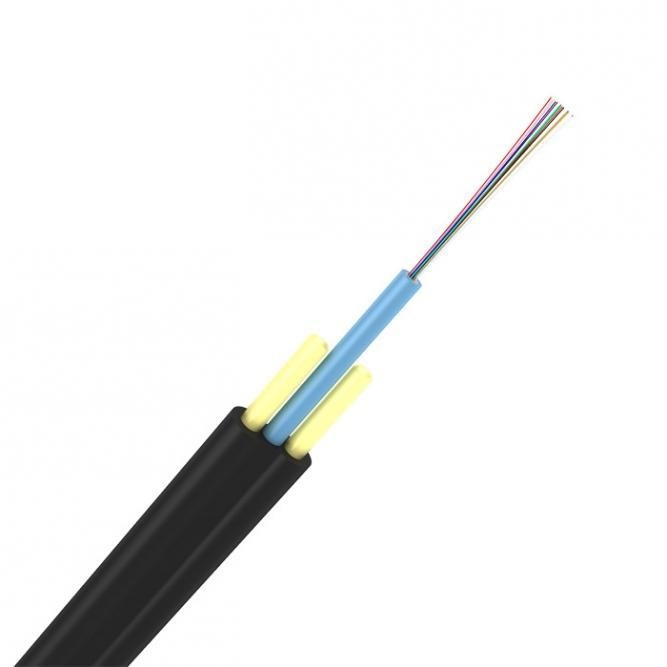

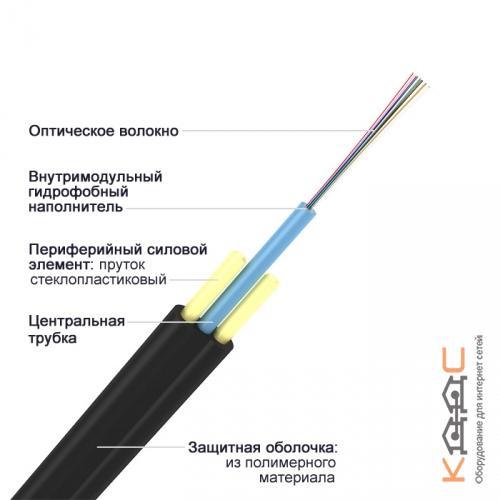

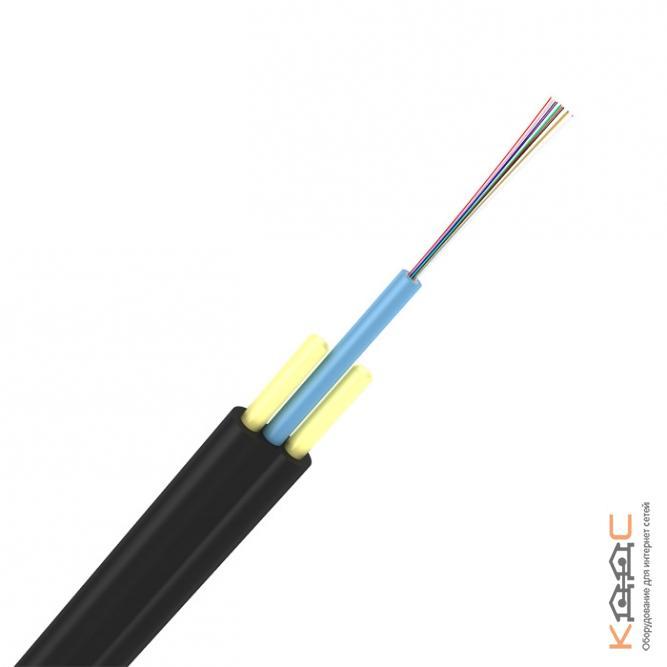

ИК/Д2 - подвесной оптический кабель на основе центральной трубки, с двумя параллельными диэлектрическими внешними силовыми элементами.

Условное обозначение:

• ИК – оптический кабель марки Интегра-Кабель
• /Д2 – два силовых элемента (стеклопластиковые прутки)
• Т – тип сердечника (центральная трубка)
• А – тип оптического волокна (одномодовое, ITU-T G.652С(D)
• 4 – количество оптических волокон в кабеле
• 3 – максимально допустимое растягивающее усилие кабеля, в кН.

Технические характеристики:

• конструкция на основе центральной трубки;
• количество оптических волокон в кабеле: до 24;
• количество элементов повива сердечника: 1;
• номинальный наружный диаметр кабеля/габариты от, мм.: 3.2/7.3;
• масса кабеля, кг./км., от: 30;
• длительно допустимая растягивающая нагрузка, кН.: 1,0 – 3,0;
• допустимая раздавливающая нагрузка, кН./см.: 0,3;
• допустимое ударное воздействие, не менее, Дж.: 5;
• минимальный радиус изгиба: 20 ø кабеля;
• рабочий диапазон температур, °C: от –60°С до +70°С;
• температура прокладки и монтажа, не менее, °C: –10°С
