ИК-М 1,7 кН

цена:
31,70 руб.
цена:
36,40 руб.
цена:
38,82 руб.
цена:
42,43 руб.
цена:
49,12 руб.
цена:
57,48 руб.
цена:
70,66 руб.
цена:
83,70 руб.
цена:
119,29 руб.
Количество волокон, шт.
Количество волокон, шт.Стоимость
31,70 руб.
36,40 руб.
38,82 руб.
42,43 руб.
49,12 руб.
57,48 руб.
70,66 руб.
83,70 руб.
119,29 руб.
артикул: 00023
Под проект: 20 дней
В корзину
Производитель: Интегра кабель
Условия доставки

Количество волокон, шт.: 4, 8, 12, 16, 24, 32, 48, 64, 96

1|288

Декларации и сертификаты: Скачать

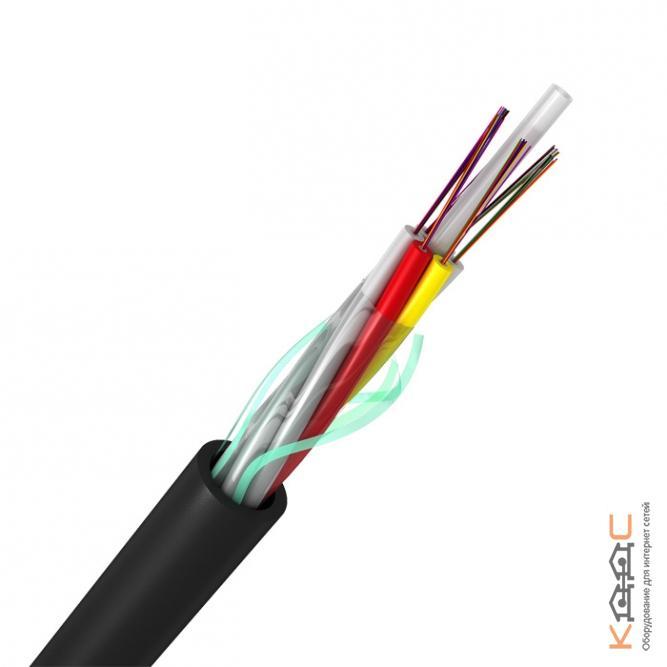

  • Кабель оптический.
  • Количество волокон: 4-144.
  • Диэлектрический.
  • Для прокладки в пластиковые трубопроводы.
  • Максимальное допустимое растягивающее усилие 1,7 КН
  • Предназначен для внутренней прокладки.
  • Черный цвет оболочки.

Оптические кабели типа ИК предназначены для прокладки в кабельной канализации, на мостах и эстакадах, в трубах (в том числе методом пневмопрокладки в специальных защитных пластмассовых трубах).

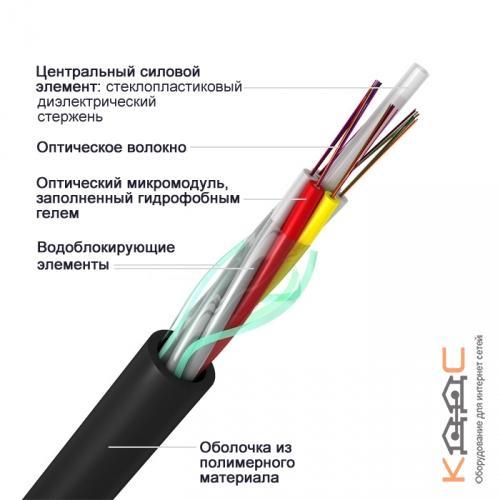

ИК...М... - оптический кабель для прокладки в пластмассовый трубопровод на основе модульной конструкции.

Оптические кабели типа ИК… предназначены для прокладки в кабельной канализации, на мостах и эстакадах, в трубах (в том числе методом пневмопрокладки в специальных защитных пластмассовых трубах).
Допускается прокладывать кабель в туннелях, коллекторах, зданиях (ИКН–…).

Линейка оптических кабелей связи для прокладки в пластмассовый трубопровод типа ИК … изготавливается по ТУ 3587–004–95485862–2009 декларации о соответствии требованиям Минсвязи РФ кабеля ИКЗ — №Д–КБ–1579.

Возможно изготовление вариантов конструкций с дополнительными свойствами:
Негорючее исполнение — ИКН–….
Повышенная влагозащищенность (с алюмополиэтиленовой оболочкой) — ИКЗ–…

Ниже представлены технические характеристики и конструкции наиболее востребованных марок кабеля типа ИК.

Технические характеристики:

Параметр

ИК...–М...

Конструкция

Модульная

Количество оптических волокон в кабеле

До 1441)

Количество элементов повива сердечника

4 – 27

Номинальный наружный диаметр кабеля, мм., от

6

Масса кабеля, кг./км., от

35

Длительно допустимая растягивающая нагрузка, кН.

1,0 – 5,0

Допустимая раздавливающая нагрузка, кН./см.

0,3

Допустимое ударное воздействие, не менее, Дж.

5

Минимальный радиус изгиба

20 ø кабеля

Рабочий диапазон температур, °C

от –40°С до +50°С2)

Температура прокладки и монтажа, не менее, °C

–10°С

1) Возможно увеличение волоконности кабеля до 864 за счет применения многоповивного сердечника, до 288 на основе конструкции с центральной трубкой
2) Возможно расширение рабочего диапазона температур от –60°С до +70°С

Пример условного обозначения:
ИК–М6П–А24–1.7

ИК - оптический кабель марки «Интегра-Кабель»
М - тип сердечника (повив модулей)
6 - количество элементов повива сердечника
П - тип осевого элемента сердечника кабеля (стеклопластиковый пруток)
А - тип оптического волокна (одномодовое, ITU-T G.652С(D))
24 - количество оптических волокон в кабеле
1.7 - максимально допустимое растягивающее усилие кабеля, в кН
