ОПД 12 кН

цена:
36,45 руб.
цена:
39,55 руб.
цена:
46,99 руб.
цена:
57,48 руб.
цена:
62,16 руб.
цена:
93,26 руб.
цена:
115,56 руб.
цена:
127,78 руб.
цена:
154,98 руб.
Количество волокон, шт.
Количество волокон, шт.Стоимость
36,45 руб.
39,55 руб.
46,99 руб.
57,48 руб.
62,16 руб.
93,26 руб.
115,56 руб.
127,78 руб.
154,98 руб.
артикул: 00591
В наличии.
В корзину
Производитель: Еврокабель 1
Условия доставки

Количество волокон, шт.: 4, 8, 16, 24, 32, 48, 64, 96, 144

1|288

Декларации и сертификаты: Скачать

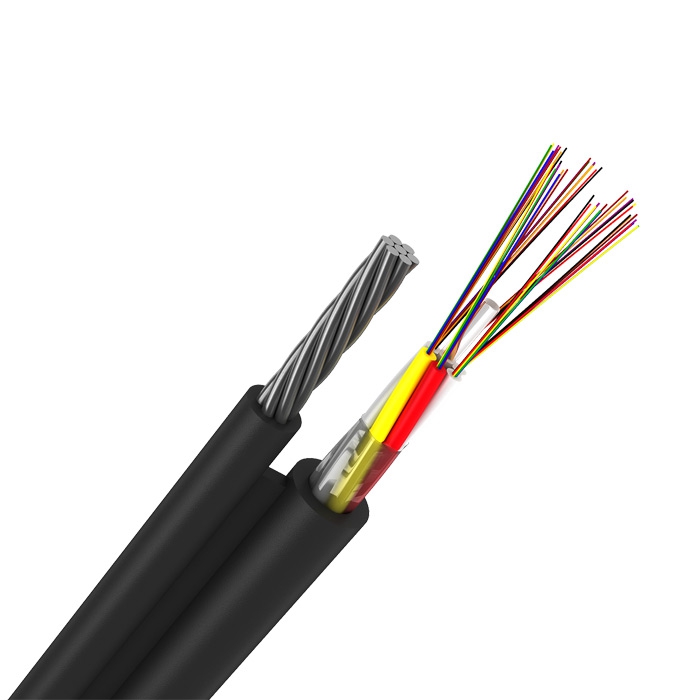

Оптические кабели типа ОПД.

Оптические кабели типа ОПД предназначены для подвески на опорах воздушных линий связи. Анализ опыта эксплуатации самонесущих оптических кабелей с вынесеным переферийным силовым элементом показывает, что для обеспечения высоких технических и эксплуатационных показателей необходимо при прокладке воздушной линии связи предусматривать наличие специальных элементов подвеса и натяжения. Для этой цели мы рекомендуем использовать специализированные комплекты натяжной и поддерживающей арматуры. На этапе проектирования линии связи или при проведении ремонтно-восстановительных работ необходимо использовать арматуру в соответствии с конструкцией и удельным весом кабеля, длиной пролета между опорами, температурным диапазон, влажностью воздуха, ветровыми нагрузками и т. д. Наши специалисты помогут Вам в решении этой задачи.

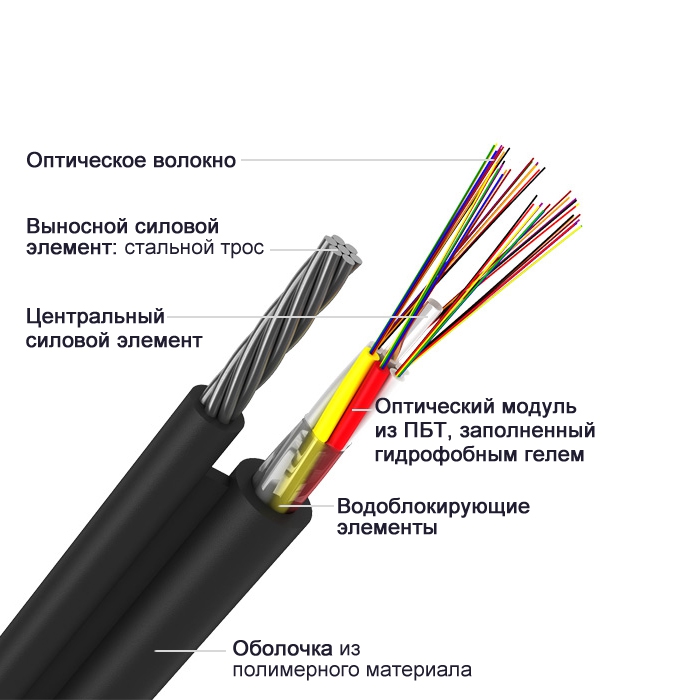

Конструкция кабелей типа ОПД.

Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика, вокруг ЦСЭ скручены оптические модули с волокнами и кордели, поверх скрученного сердечника наложена наружная оболочка из полиэтилена в виде восьмерки.

Свободное пространство в оптических модулях заполнено гидрофобным заполнителем.

Поверх ЦСЭ обмотаны водоблокирующие нити.

* Межмодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.

В качестве периферийного силового элемента использован стальной трос или стеклопластиковый пруток.

Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.

Допустимое растягивающее усилие от 4 кН.

Допустимое раздавливающее усилие не менее 0,5 кН/см.

Количество оптических волокон в кабеле - от 2 до 288.

Количество волокон Диаметр кабеля по сердечнику, мм. Диаметр кабеля по силовому элементу, мм. Масса, 1км. кабеля, кг. Диаметр кабеля по сердечнику, мм. Диаметр кабеля по силовому элементу, мм. Масса, 1км. кабеля, кг.
ОПД
Растягивающее усилие 4,0 кН. Растягивающее усилие 6,0 кН.
от 2 до 24 7,5 5,8 123 7,5 5,8 120
от 26 до 40 11,1 6,8 141 11,1 6,8 159
от 40 до 48 11,8 152 11,8 169
от 50 до 96 13,3 171 13,3 188
Растягивающее усилие 9,0 кН. Растягивающее усилие 12,0 кН.
от 2 до 24 7,5 5,8 160 7,5 7,0 182
от 26 до 40 11,1 6,8 178 11,1 7,5 200
от 40 до 48 11,8 188 11,8 200
от 50 до 96 13,3 208 13,3 230

Рекомендуемое расстояние между опорами подвеса:

Растягивающее усилие, kH. 4 6 9 12
Расстояние между опорами, м. <50 <70 <100 <150
