ОТД 2,7 кН

цена:
24,00 руб.
цена:
26,80 руб.
цена:
32,50 руб.
цена:
36,60 руб.
цена:
45,40 руб.
цена:
54,40 руб.
цена:
67,70 руб.
цена:
87,20 руб.
Количество волокон, шт.
Количество волокон, шт.Стоимость
24,00 руб.
26,80 руб.
32,50 руб.
36,60 руб.
45,40 руб.
54,40 руб.
67,70 руб.
87,20 руб.
артикул: 01697
Под проект: 10 дней
В корзину
Производитель: Еврокабель 1
Условия доставки

Количество волокон, шт.: 4, 8, 12, 16, 24, 32, 48, 64

1|288

Декларации и сертификаты: Скачать

  • Кабель оптический.
  • Количество волокон: 2-288.
  • Диэлектрический.
  • Для прокладки в пластиковые трубопроводы.
  • Максимальное допустимое растягивающее усилие 2,7 КН
  • Предназначен для внутренней прокладки.
  • Черный цвет оболочки.

Волоконно-оптические кабели связи марки ОТД (ОТДН) и ОТМ (ОТМН) не выделяются никакими особенностями. Они предназначены для прокладки в пластиковых трубах, поэтому особых требований к их защите от механических повреждений не предъявляется, но при этом кабель имеет отличные показатели по влагостойкости. Данный вид кабеля часто используется внутри помещений, внешняя оболочка может быть сделана из негорючего или не выделяющего при горении галогены материала, что удовлетворяет требованиям пожарной безопасности.

Конструкция

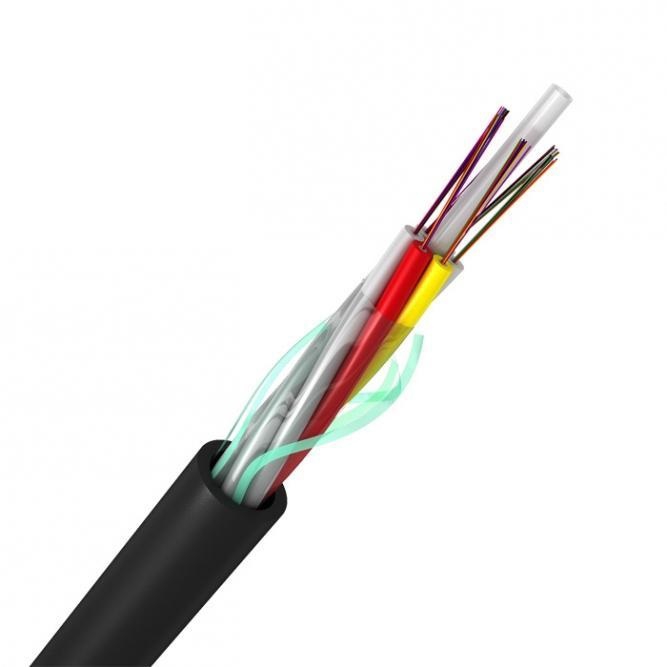

Кабели содержат центральный силовой элемент (ЦСЭ) из стеклопластика (Д) или изолированного полиэтиленом стального троса (М), вокруг ЦСЭ скручены оптические модули с волокнами и кордели. ЦСЭ обмотан водоблокирующими нитями.

Свободное пространство в оптических модулях заполнено гидрофобным заполнителем.

* Межмодульное пространство заполнено гидрофобным заполнителем или поверх скрученных оптических модулей и корделей наложена водоблокирующая лента.

** В кабелях марки ОТД поверх скрученного сердечника наложен периферийный силовой элемент (ПСЭ) из стеклонитей или арамидных нитей, либо применен только ЦСЭ повышенной прочности.

Поверх сердечника наложена наружная оболочка из полиэтилена.

Кабели ОТДН и ОТМН имеют наружную оболочку из полиэтилена нераспространяющего горение или из материала не выделяющего галогенов при горении.

Кабели предназначены для эксплуатации в диапазоне температур от минус 40 °С до 50 °С.

Допустимое растягивающее усилие от 1,5 до 2,7 кН.

Допустимое раздавливающее усилие не менее:
0,3 кН/см для кабеля с допустимым растягивающим усилием 1,5 кН;
0,5 кН/см для кабеля с допустимым растягивающим усилием 2,7 кН.

Количество оптических волокон в кабеле - от 2 до 288.

Количество волокон Диаметр кабеля, мм Масса 1 км кабеля, кг
Растягивающее усилие 1,5 кН Растягивающее усилие 2,7 кН, с периферийным силовым элементом Растягивающее усилие 1,5 кН Растягивающее усилие 2,7 кН, с периферийным силовым элементом
ОТД ОТДН ОТД ОТДН ОТД ОТДН ОТД ОТДН
от 2 до 24 7,9 8,5 9,6 10,2 52 61 68 77
от 26 до 32 10,5 11,1 10,8 11,4 80 89 85 95
от 32 до 40
от 42 до 48 11,2 11,8 11,5 12,1 92 102 97 108
от 50 до 96 12,5 13,1 12,8 13,4 116 126 120 132
Растягивающее усилие 2,7 кН, без периферийного силового элемента
ЦСЭ - 3.0 мм ЦСЭ - 2.4 мм ЦСЭ - 3.0 мм ЦСЭ - 2.4 мм
ОТД ОТДН ОТД ОТДН ОТД ОТДН ОТД ОТДН
от 2 до 24 8,9 9,5 75 84
от 26 до 32
от 32 до 40 11,1 11,7 11,1 11,7 77 87 91 100
от 42 до 48 13,1 13,7 115 121
от 50 до 96 12,5 13,1 118 129
ОТМ(2,7kH) ОТМН(2,7kH) ОТМ(2,7kH) ОТМН(2,7kH)
от 2 до 24 10,4 11,0 81 91
от 32 до 96 12,5 13,1 115 126
ОТМ(1,5kH) ОТМН(1,5kH) ОТМН(1,5kH) ОТМН(1,5kH)
от 2 до 24 7,9 8,5 65 71

Примечание: в кабеле ОКМ на 1,5 кН применяется центральный силовой элемент из стальной проволоки
