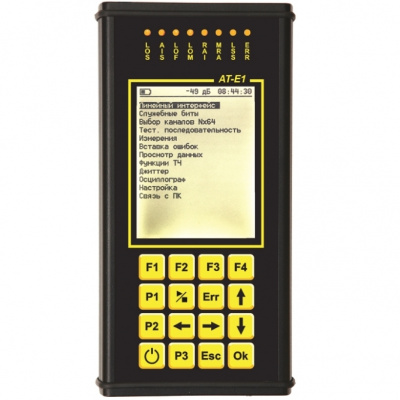

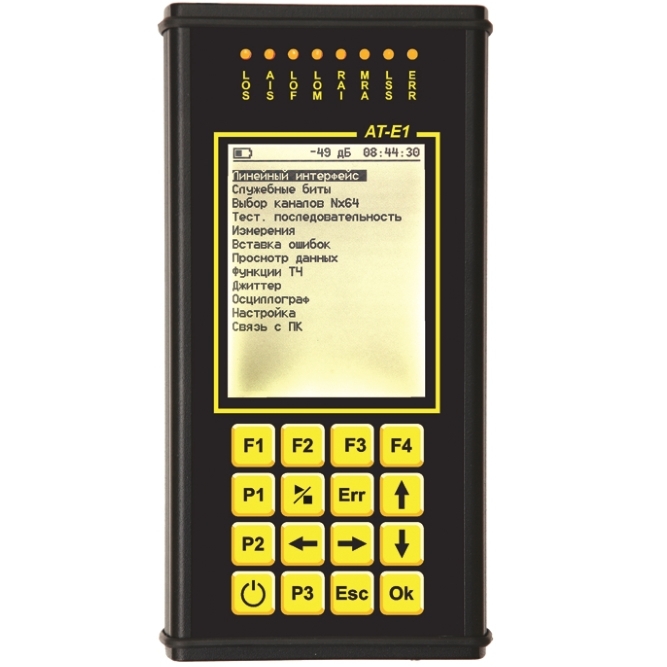

АТ-Е1, анализатор потока Е1

цена:
48 000,00 руб.
артикул: 00872
Под проект: 15 дней
В корзину
Производитель: Связьприбор
Условия доставки

Декларации и сертификаты: Скачать

  • Тестер интерфейса AT-E1
  • Выполняет полный спектр измерений на цифровых потоках Е1
  • Счет числа ошибок, вычисление коэффициентов ошибок
  • Обнаружение и индикацию аварийных состояний
  • Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
  • Измерение и генерацию фазового дрожания (джиттера)

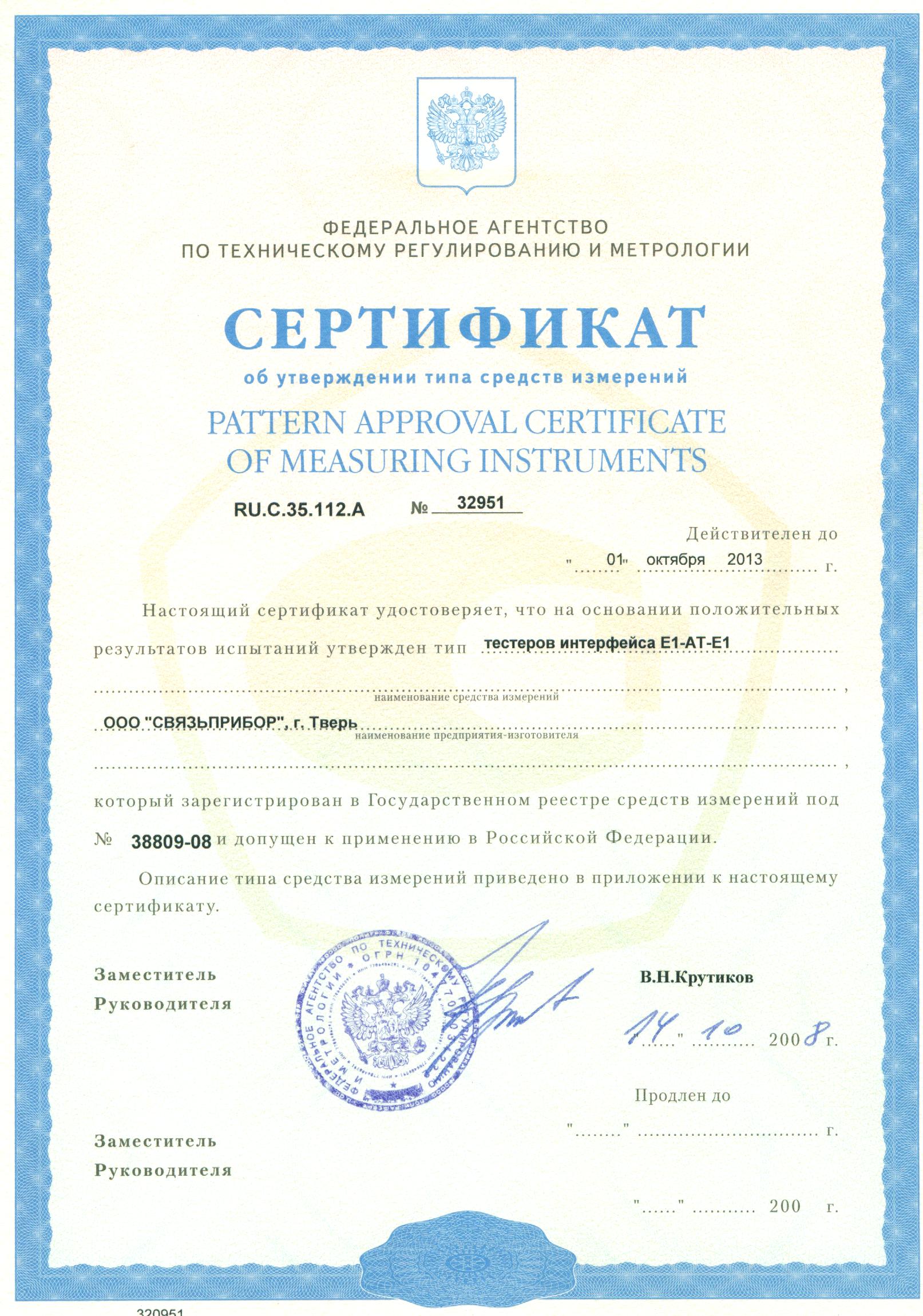

Прибор имеет сертификат об утверждении типа средств измерений

RU.C.35.112.A № 32951 и включен в государственный реестр средств измерений под номером № 38809-08.

Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем, использующих интерфейс со скоростью передачи 2048 кбит/c (рекомендация МСЭ-Т G.704).

AT-E1 обеспечивает:

  • Счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
  • Обнаружение и индикацию аварийных состояний
  • Генерацию тестовых сигналов, имитацию аварий и вставку ошибок
  • Измерение частоты и уровня входного сигнала
  • Отображение формы сигнала
  • Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
  • Измерение и генерацию фазового дрожания (джиттера)
  • Возможность анализа потока с перерывом и без перерыва связи
  • Измерения параметров в соответствии с нормами приказа Минсвязи РФ №92 от 10.08.96

3 ТЕХНИЧЕСКИЕ ДАННЫЕ

Тестер AT-E1 функционально состоит из передатчика, приёмника и комплекта измерительных проводов.

Электропитание прибора осуществляется от четырех встроенных металлогидридных аккумуляторных батарей типа АА напряжением 1.2 В и емкостью 2,3 АЧ. Это обеспечивает непрерывную работу прибора без подзарядки в течение 4 часов. Блок питания, входящий в комплект, позволяет выполнять заряд аккумуляторов и работать от сети переменного тока с напряжением 220 В.

3.1 Генератор

Генератор формирует на нагрузке 120 ± 6 Ом измерительный сигнал с параметрами, перечисленными в таблицах 3-1 и 3-2.

Таблица 3-1. Рабочие характеристики генератора

Выход генератора

симметричный

Выходное сопротивление

120 Ом

Выходной уровень

3 ± 0,3 В

Форма выходного сигнала

в соответствии с рек.

МСЭ-Т G.703

Источники синхросигнала

внутренний,

восстановленный,

внешний

Частота внутреннего генератора

2048000 ± 6 Гц

Функция смещения частоты

± 6000 Гц с шагом 1 Гц

Джиттер в выходном сигнале

Не более 0.05 ТИ

в диапазоне частот

10 Гц - 100 кГц

Линейные коды

AMI, HDB-3

Генерируемые тестовые

последовательности

ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23)

все 1, все 0,

пользовательская,

инверсия

в соответствии с рек.

МСЭ-Т O.150

Структура потока

неструктурированный,

ИКМ-31, ИКМ-30

CRC-4

в соответствии с рек.

МСЭ-Т G.704

Вставка ошибок

кодовые, битовые, FAS, MFAS, CRC, E-bit

Имитация аварий и состояний

LOS, AIS, LOF,

LOM, RAI, MRAI, LSS

Программируемое время имитации аварии

Непрерывно,

1c, 2c, 3c, 5c

Программируемый коэффициент ошибок

1 ошибка в секунду,

1*10N

(N= -1, -2, -3, -4, -5, -6)

Программируемое число ошибок

непрерывно, 1, 10, 100, 500, 1000, 5000

Программируемые S биты и CAS слова

Таблица 3-2. Рабочие характеристики генератора джиттера

Вид модуляции

гармонический

Максимальная амплитуда в интервале частот джиттера Fj, кГц

20 Гц - 900 Гц

10 ТИ

900 Гц – 18 кГц

9/Fj ТИ

18 кГц – 50 кГц

0.5 ТИ

50 кГц – 100 кГц

0.4 ТИ

Шаг установки амплитуды

0.02 ТИ

1 ТИ = 488 нс

Fj – частота джиттера в кГц

3.2 Приёмник

Приемник обеспечивает технические характеристики, приведенные в таблицах 3-3, 3-4, 3-5 и 3-6:

Таблица 3-3. Общие рабочие характеристики приемника

Вход приемника

симметричный

Входное сопротивление

120 Ом,

> 4 кОм

Входное усиление, Дб

0, 6, 12, 24, 30, 36, 43

Диапазон частоты входного сигнала

2048000 ± 500 Гц

Анализируемые тестовые

последовательности

ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23)

все 1, все 0,

пользовательская,

инверсия

в соответствии с рек.

МСЭ-Т O.150

Структура потока

неструктурированный,

ИКМ-31, ИКМ-30

CRC-4

в соответствии с рек.

МСЭ-Т G.704

Обнаружение ошибок

кодовые, битовые, FAS, MFAS, CRC, E-bit

Обнаружение аварий и состояний

LOS, AIS, LOF,

LOM, RAI, MRAI, LSS

Диапазон контролируемых значений коэффициента ошибок

От 10-1 до 10-10

Диапазон счета числа текущих ошибок

От 0 до 999999999

Таблица 3-4. Рабочие характеристики приёмника в режиме измерения джиттера

Фильтры

20 Гц – 100 кГц,

18 кГц – 100 кГц

Диапазон измерения в интервале частот джиттера

20 Гц - 900 Гц

10 ТИ

900 Гц – 18 кГц

9/Fj ТИ

18 кГц – 50 кГц

0.5 ТИ

50 кГц – 100 кГц

0.4 ТИ

Погрешность измерения

На частоте 1 кГц

± (0.02 ТИ + 0.05*A)

На других частотах в диапазоне

20 Гц – 100 кГц

± (0.02 ТИ + 0.07*A)

1 ТИ = 488 нс

A – значение измеряемой величины в ТИ

Таблица 3-5. Рабочие характеристики функции ТЧ

Функция прослушивания выбранного канала

Функция вставки в выбранный канал речевого или тонального сигнала с частотой 1 кГц

Закон компандирования

A-закон

в соответствии с рек.

МСЭ-Т G.711
