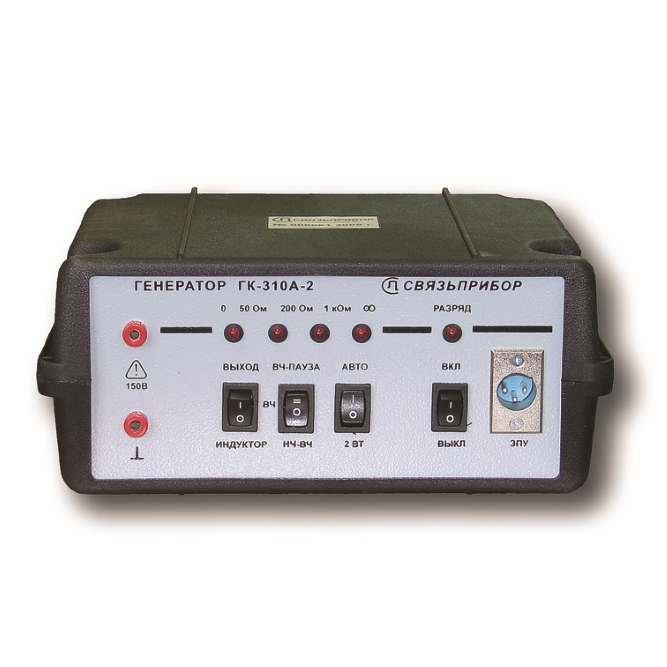

Генератор ГК-310А-2

Генератор с автоматической регулировкой выходной мощности и встроенным аккумулятором предназначен для формирования и подачи в линии коммуникаций испытательных сигналов.

1. НАЗНАЧЕНИЕ

Генератор ГК-310А-2 с автоматической регулировкой выходной мощности и встроенным аккумулятором предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения:

  1. трассы воздушных и кабельных линий связи и радиофикации;
  2. трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов);
  3. глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники;
  4. повреждения изоляции внешних пластмассовых покровов кабелей;
  5. места обрыва или короткого замыкания (КЗ) жил кабеля;
  6. места обрыва троса.

2. УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Температура окружающей среды -20 ¸ +50оС
  • Относительная влажность воздуха до 90% при 30оС
  • Атмосферное давление 86 ¸ 106 кПа

3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

Наименование

Кол-во

Примечание

  1. Генератор ГК-310А-2

1

  1. Провод для подключения выхода генератора к кабелю

2

  1. Сетевой адаптер

1

  1. Сумка для переноски

1

  1. Техническое описание и инструкция по эксплуатации

1

4. ТЕХНИЧЕСКИЕ ДАННЫЕ

Рабочие частоты генератора, Гц

2187,5 ± 1

273,5 ± 0,5

Периодичность характерного сигнала, с

1,18

Длительность паузы, с

0,29

Диапазон автоматического согласования с сопротивлением нагрузки, Ом

1 - 1000

Выходная мощность (не менее), Вт

«АВТО»1

«2 ВТ»[1]

при сопротивлении нагрузки 1000 Ом

10

2

при сопротивлении нагрузки 50 Ом

2

2

Время непрерывной работы от встроенного аккумулятора в режиме «ВЧ-ПАУЗА» (не менее), Ч

«АВТО»1

«2 ВТ»2

при сопротивлении нагрузки 1000 Ом

3

8

при сопротивлении нагрузки 50 Ом

8

8

Время зарядки встроенного аккумулятора (не более), Ч

12

Питание:

От сети переменного напряжения

50 Гц 220 В ± 20%,

От встроенного аккумулятора

12 В, 4,5 А/ч

Габаритные размеры (без сумки), мм

233х102х176

Масса прибора (включая аккумуляторную батарею, без сумки), кг

3,2

Выходная и потребляемая мощность зависят от сопротивления нагрузки и достигают максимального значения при 1000 Ом.

Выходная и потребляемая мощность не зависят от сопротивления нагрузки.
