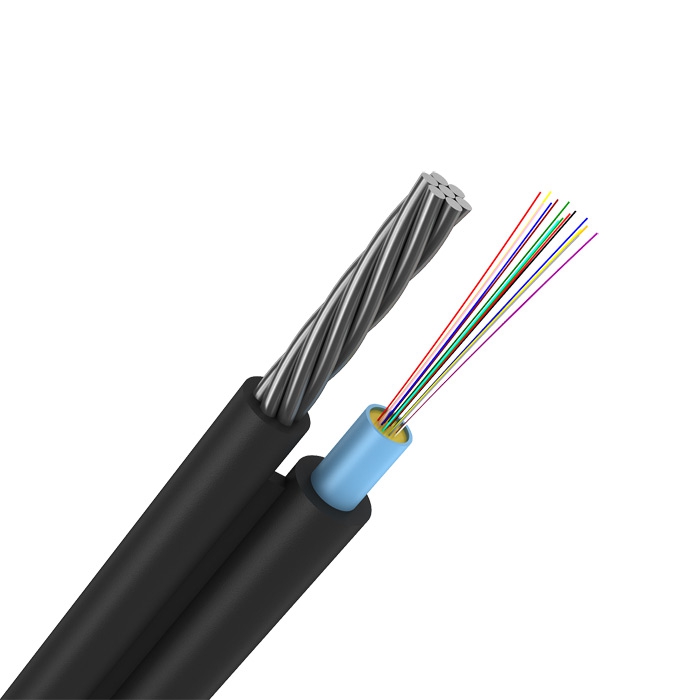

ОПЦ-24А-9,0 кН, 24 волокна
- Кабель оптический.
- количество волокон: 2-32.
- Самонесущий с вынесенным силовым элементом.
- Для подвеса.
- Максимальное допустимое растягивающее усилие 9 КН
- Предназначен для внешней прокладки.
- Черный цвет оболочки.
ОПЦ-2А-9,0 кН, 2 волокна |
ОПЦ-4А-9,0кН, 4 волокна |
ОПЦ-8А-9 кН, 8 волокон |
*Внимание! Точную стоимость товара уточняйте у менеджера.
Описание
Оптические кабели марки ОПЦ предназначены для подвески на опорах воздушных линий связи. Анализ опыта эксплуатации самонесущих оптических кабелей с вынесенным периферийный силовым элементом показывает, что для обеспечения высоких технических и эксплуатационных показателей необходимо при прокладке воздушной линии связи предусматривать наличие специальных элементов подвеса и натяжения. Для этой цели мы рекомендуем использовать специализированные комплекты натяжной и поддерживающей арматуры. На этапе проектирования линии связи или при проведении ремонтно-восстановительных работ необходимо использовать арматуру в соответствии с конструкцией и удельным весом кабеля, длиной пролета между опорами, температурным диапазон, влажностью воздуха, ветровыми нагрузками и т. д. Наши специалисты помогут Вам в решении этой задачи.

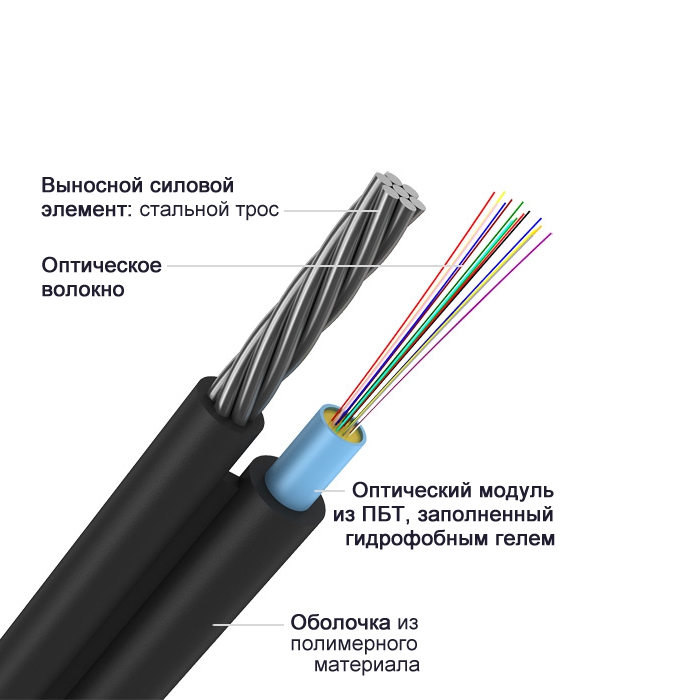

Кабели содержат центральный оптический модуль (ЦОМ), поверх ЦОМ наложена наружная оболочка из полиэтилена в виде восьмерки.
Свободное пространство в оптическом модуле заполнено гидрофобным заполнителем. В качестве периферийного силового элемента использован стальной трос или стеклопластиковый пруток.
Кабели предназначены для эксплуатации в диапазоне температур от минус 60 °С до 70 °С.
Допустимое растягивающее усилие от 4 до 12 кН.
Допустимое раздавливающее усилие не менее 0,5 кН/см.
Количество оптических волокон в кабеле – от 2 до 24.
Количество волокон | Диаметр кабеля по сердечнику, мм. | Диаметр кабеля по сердечнику, мм. | Масса, 1 км. кабеля, кг | Диаметр кабеля по сердечнику, мм. | Диаметр кабеля по силовому элементу, мм. | Масса, 1 км. кабеля, кг. |
ОПЦ | ||||||
Растягивающее усилие от 4,0 кН. до 9,0 кН. | Растягивающее усилие от 4,0 кН. до 12,0 кН. | |||||
от 2 до 12 | 5,0 | 4,8 | 72 | нет | нет | нет |
от 2 до 24 | нет | нет | нет | 6,8 | 6 | 132 |
Рекомендуемое расстояние между опорами подвеса:
Растягивающее усилие, kH. | 4 | 6 | 9 | 12 |
Расстояние между опорами, м. | <50 | <70 | <100 | <150 |
Мы рекомендуем для подвески самонесущих оптических кабелей с вынесенным силовым элементом использовать спиральную арматуру СНА производства RIBE Richard Bergner Elektroarmaturen GmbH&Co.KG, а так же натяжные (НК-1) и поддерживающие (ПК-1) клипсы.
Ознакомится со всем ассортиментом кабельной продукции >>>
