Муфта МТОК-Б1/288-8КТ3645-К-44

Декларации и сертификаты: Скачать Скачать

Паспорта и инструкции: Скачать

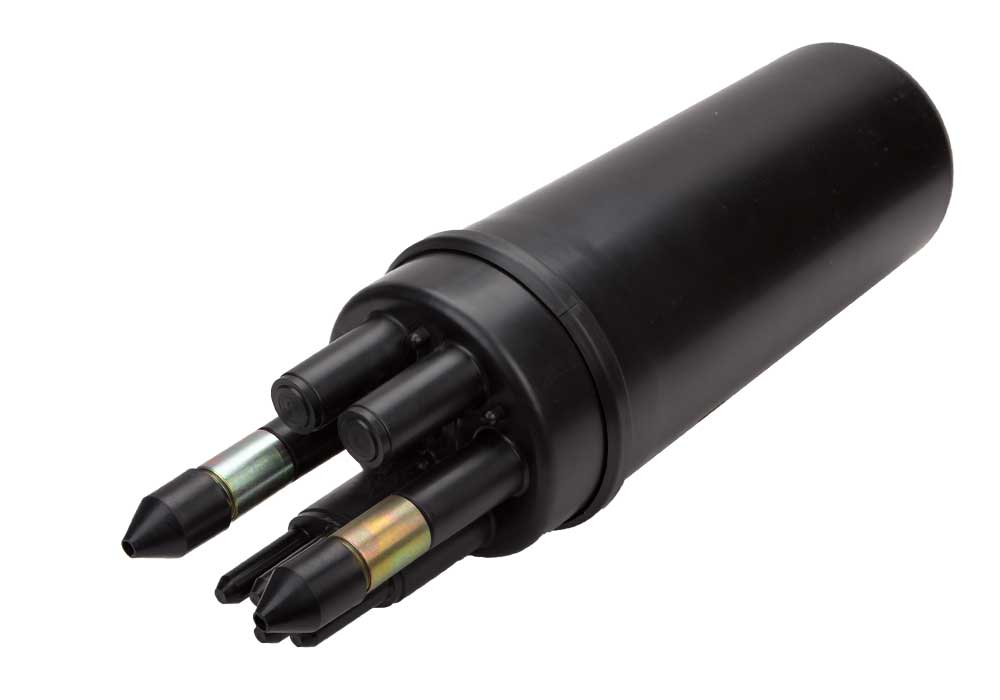

Тупиковая муфта МТОК-Б1 большой емкости предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.

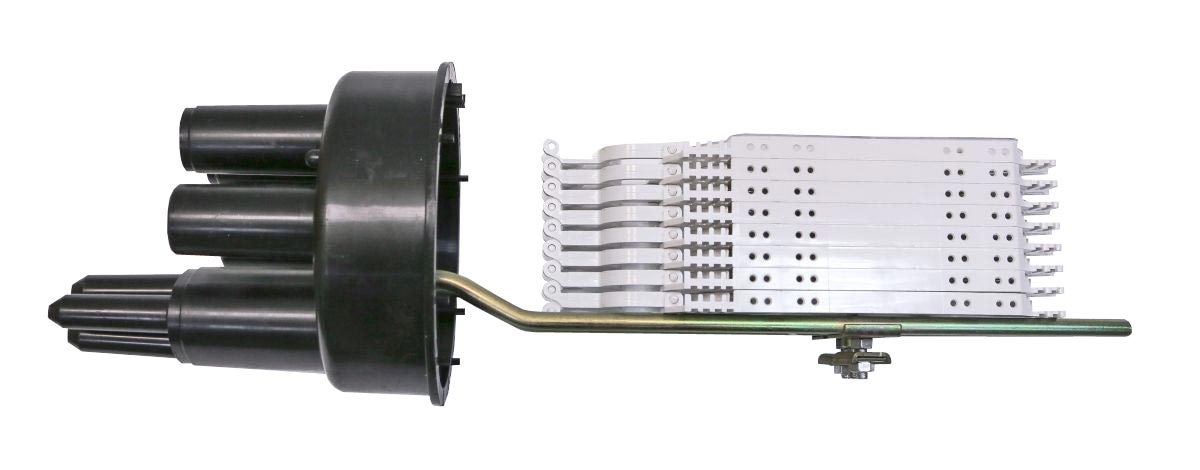

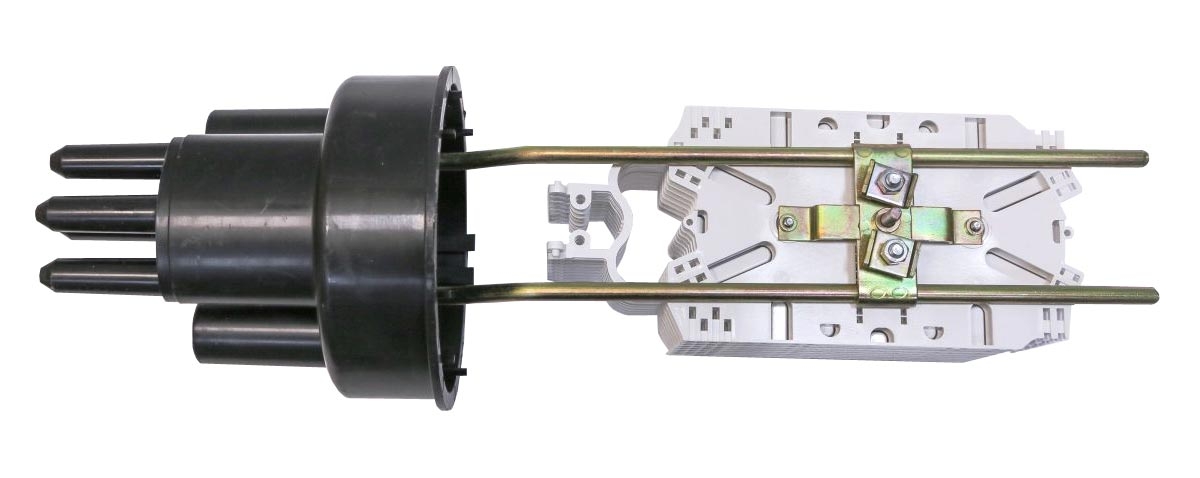

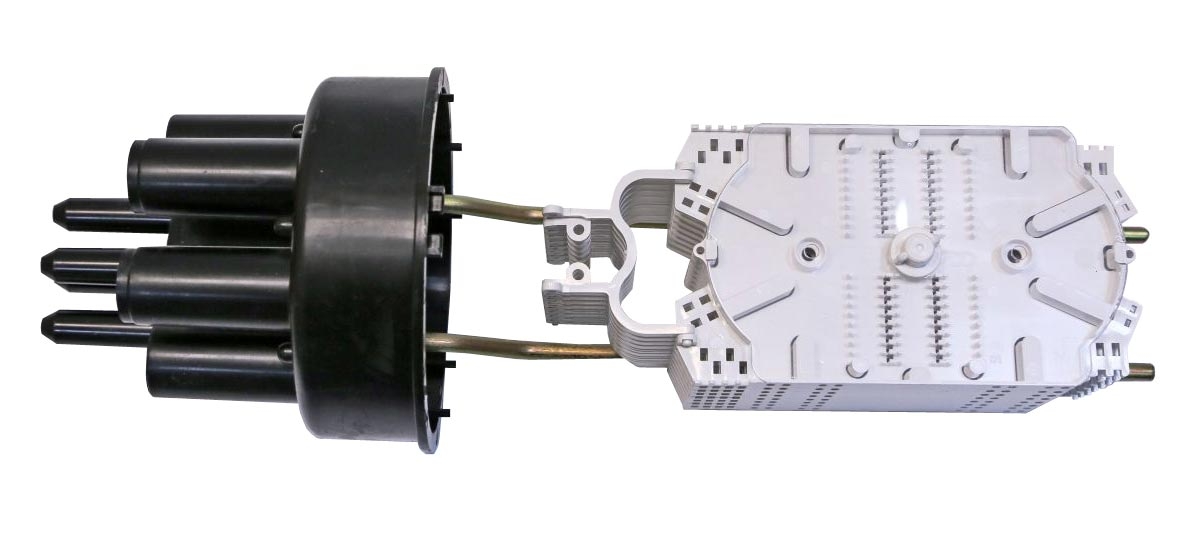

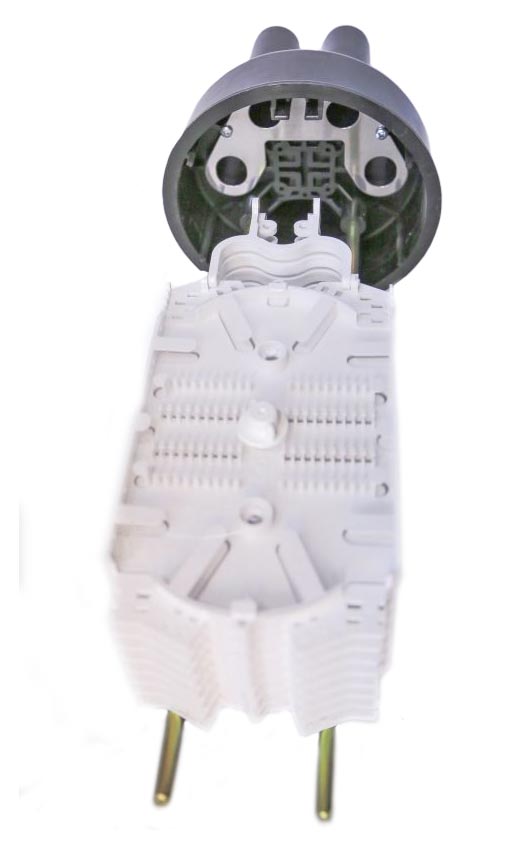

В отличие от муфты МТОК-Б1/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.

Способ герметизации корпуса с оголовником осуществляется с помощью двух полухомутов и термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация также осуществляется с помощью ТУТ.

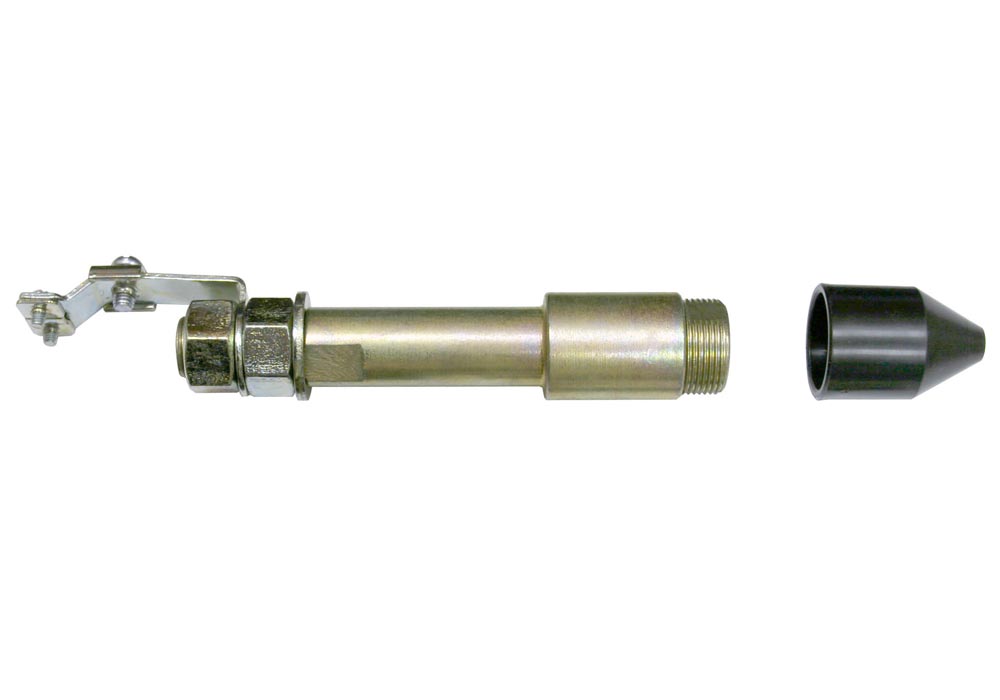

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:

- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),

- защита от скручивания бронированных ОК в процессе эксплуатации,

- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),

- возможность изолирования или соединения брони всех ОК непосредственно в муфте,

- обеспечение продольной герметизации вводимых ОК,

- возможность вывода от брони каждого ОК провода заземления (КИП).

Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №9».

Общее число вводимых в муфту кабелей может достигать 8 ОК.

В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».

Характеристики:

Кол-во сварных соединений 288
Тип кассет КТ-3645
Макс. кол-во кассет 8
Кол-во вводов:
- круглый, до 16 мм 4
- овальный, до 10 мм/до 25 мм 4/2
Возможность транзита нет
Герметизация корпуса ТУТ
Герметизация вводов Спецвводы
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 523
- диаметр, мм 159
Масса, кг 4,0

Комплектация:

Корпус (оголовник, кожух, кронштейн, ТУТ 180/58) 1 шт.
Кассета КТ-3645 8 шт.
Гильзы КДЗС 4525 300 шт.
Комплект ввода №4 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Пинцет для укладки КДЗС 1 шт.

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
