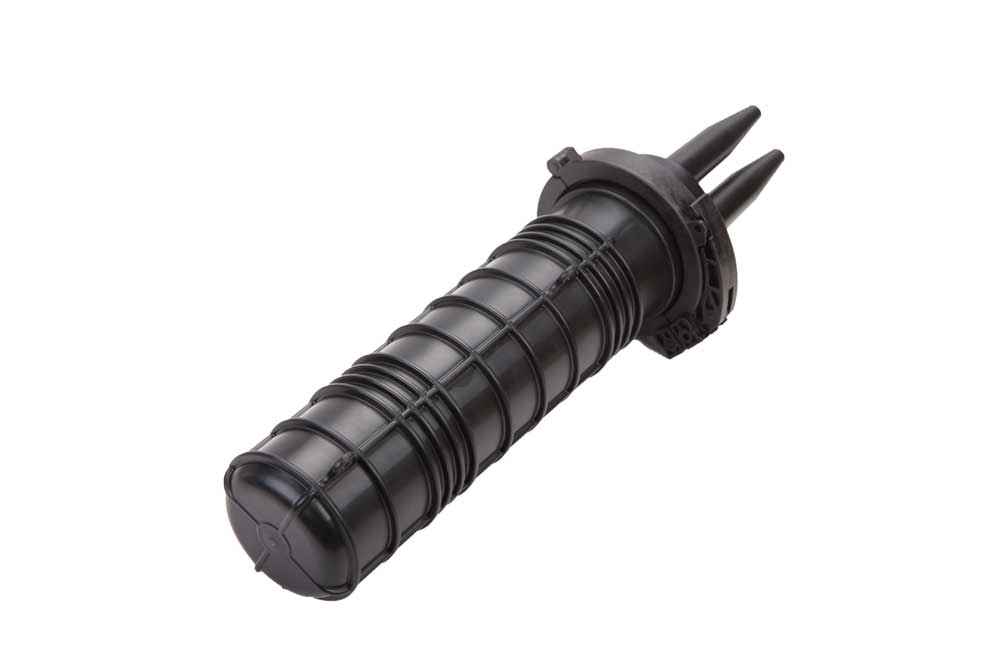

Муфта МОГ-Т-3-40-1КБ4845

Декларации и сертификаты: Скачать Скачать

Паспорта и инструкции: Скачать

  • Муфта оптическая.
  • Тупиковая.
  • Ёмкость – 96 волокон.
  • Материал пластик.
  • Цвет Черный.

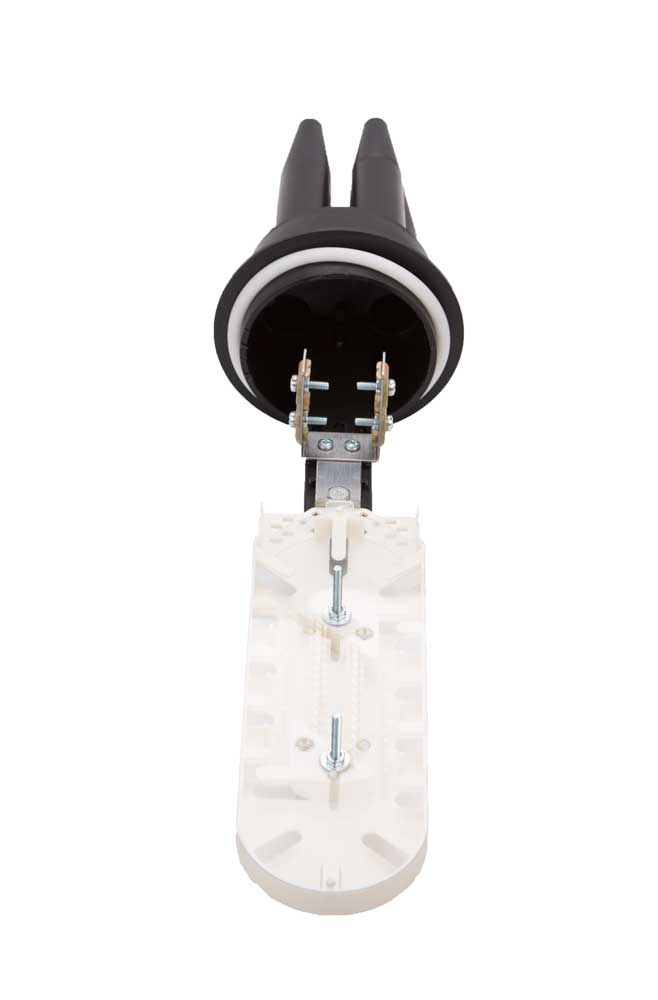

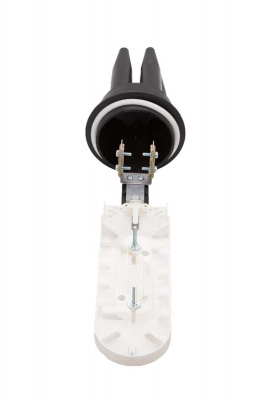

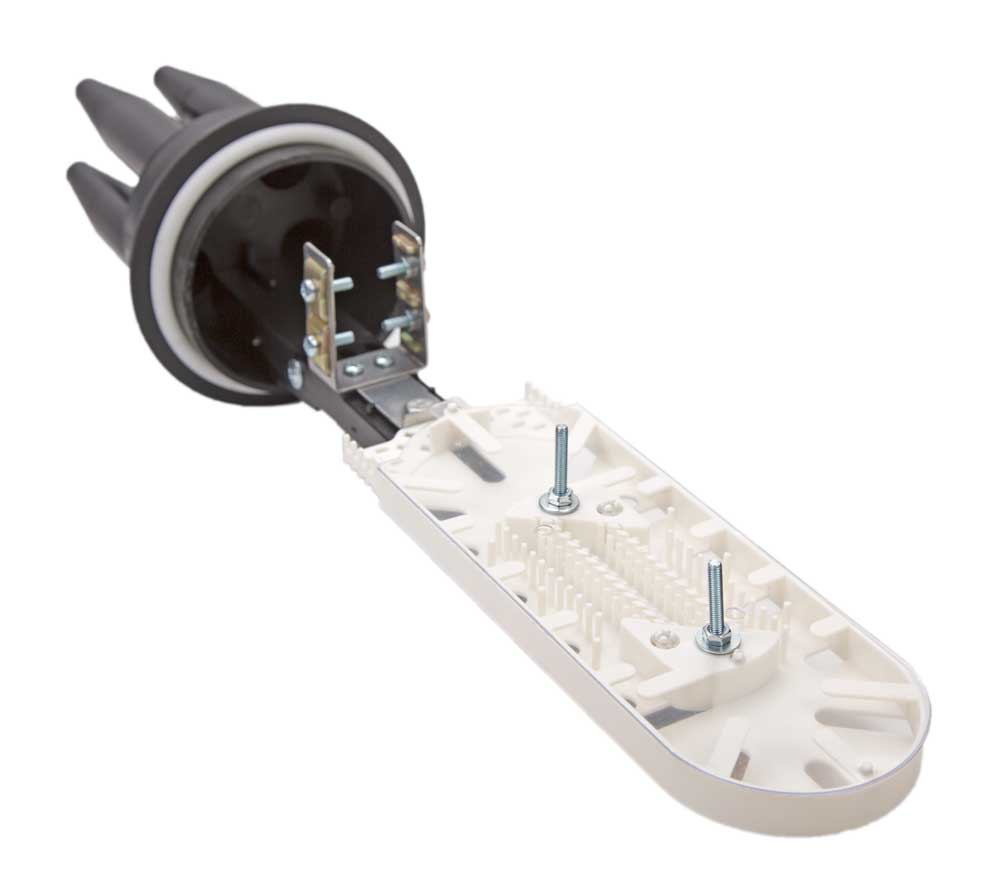

Муфта МОГ-Т-3 превосходит все малогабаритные муфты, имеющиеся на российском рынке, по емкости кассеты в базовом комплекте. Кассета КБ4825 позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.

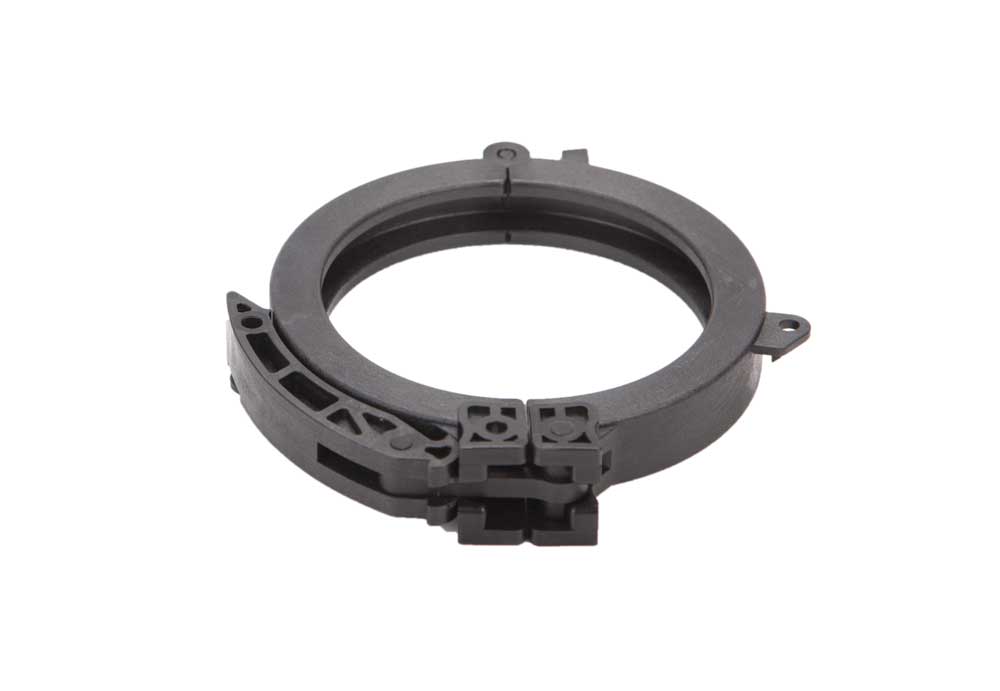

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

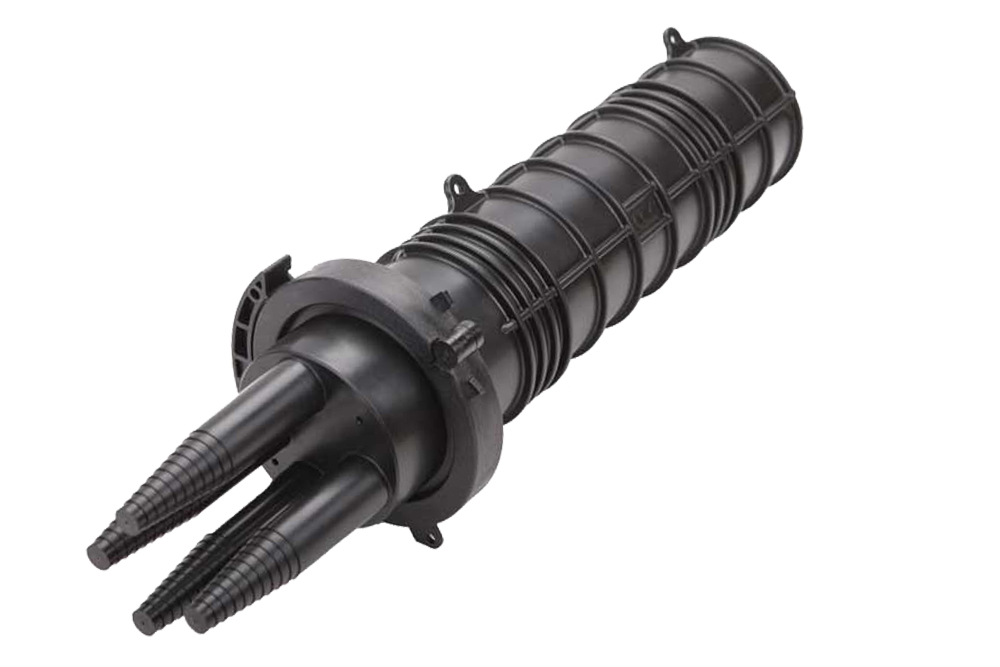

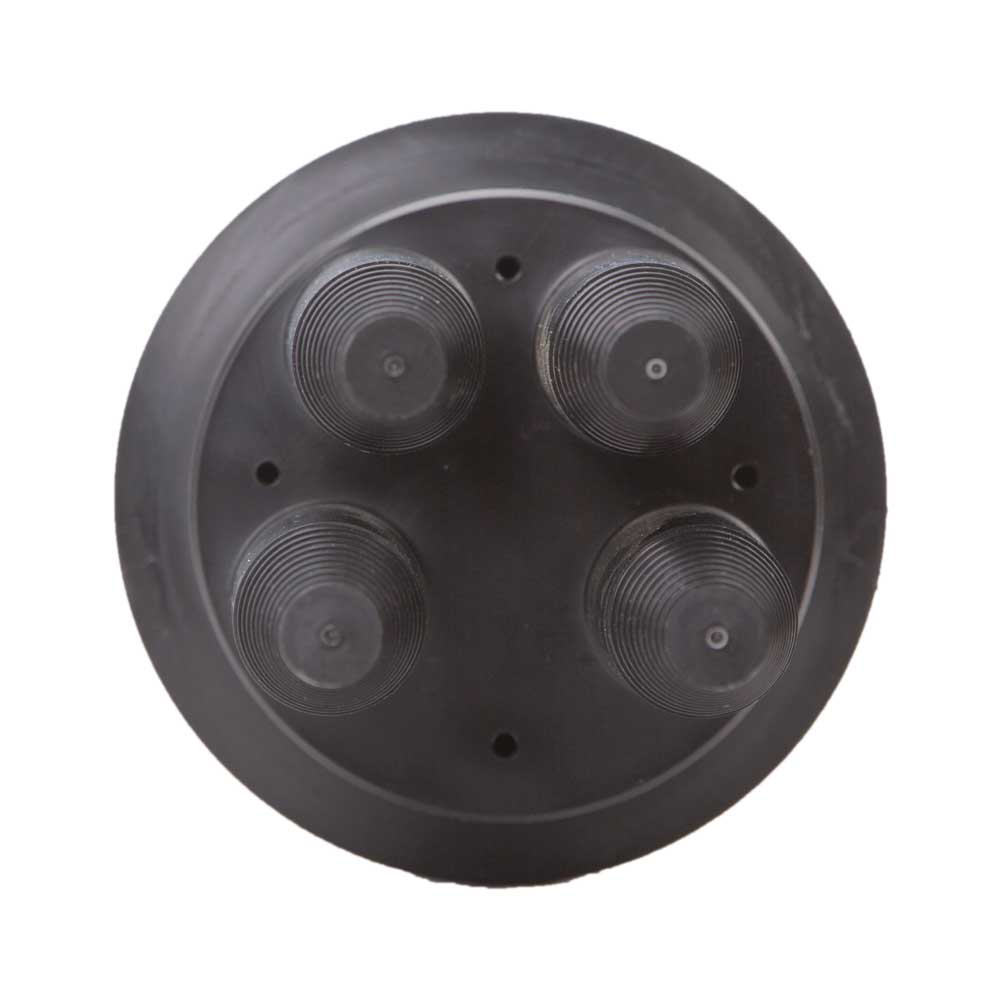

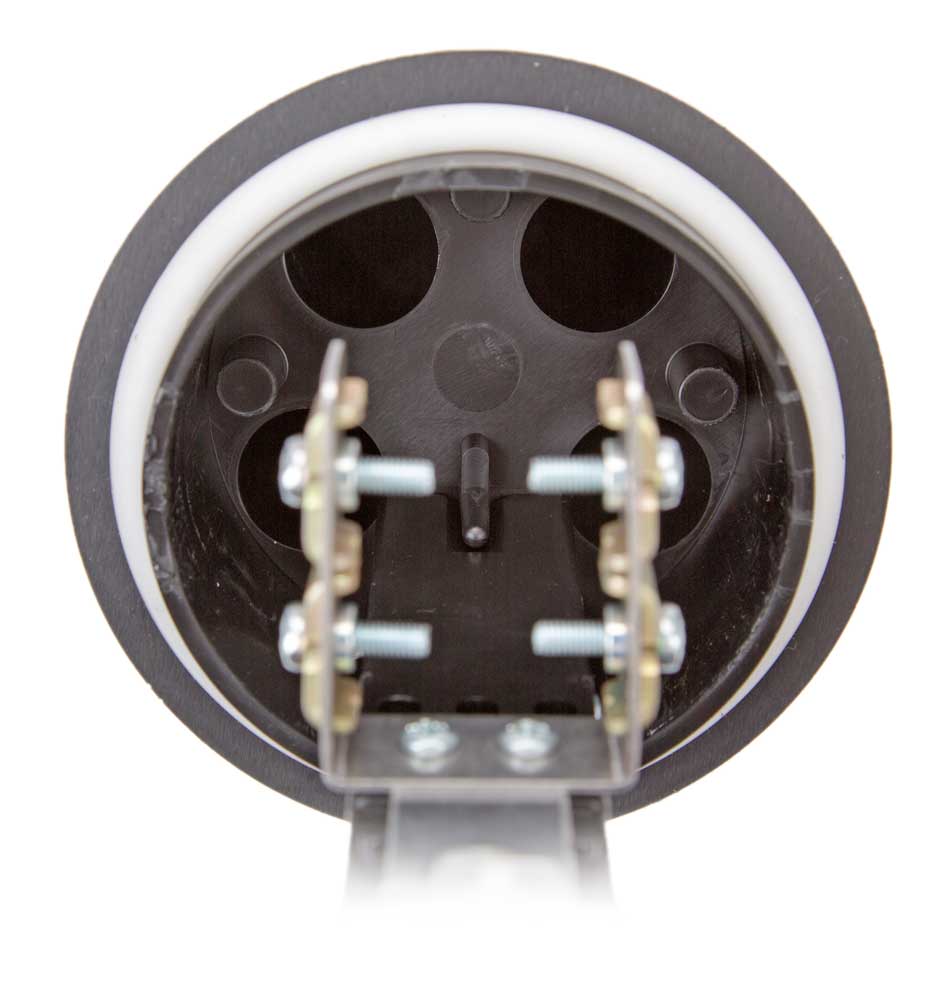

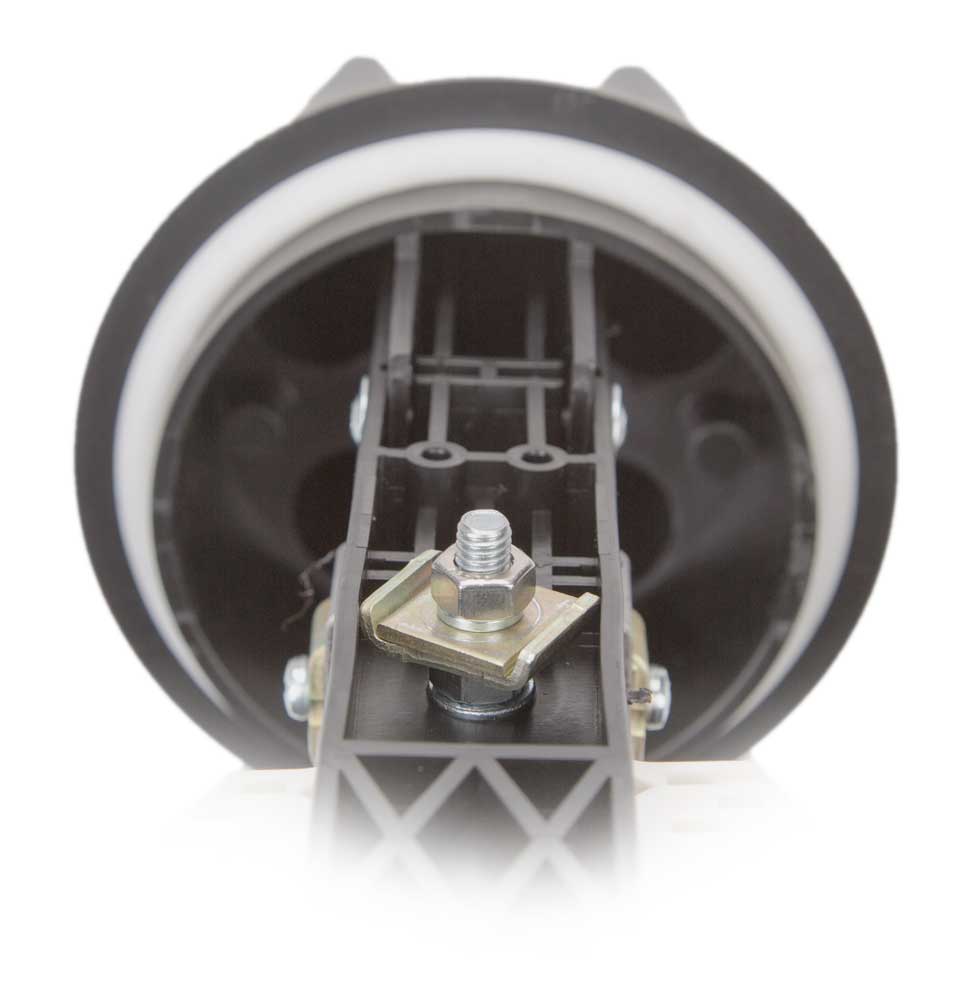

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.

Муфта МОГ-Т3 благодаря небольшим размерам может устанавливаться в местах, где размещение других муфт затруднено или просто невозможна. Например, в колодцах малого типа, в заполненных колодцах городских телефонных сетей, в подземных контейнерах типов УСП (КОТ-2), в телекоммуникационных шкафах.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

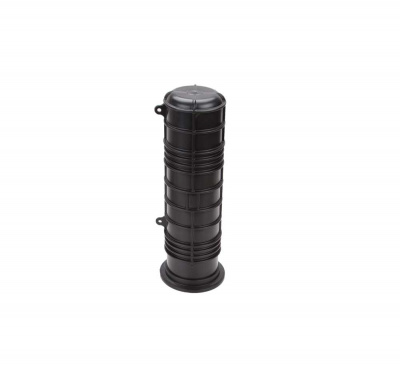

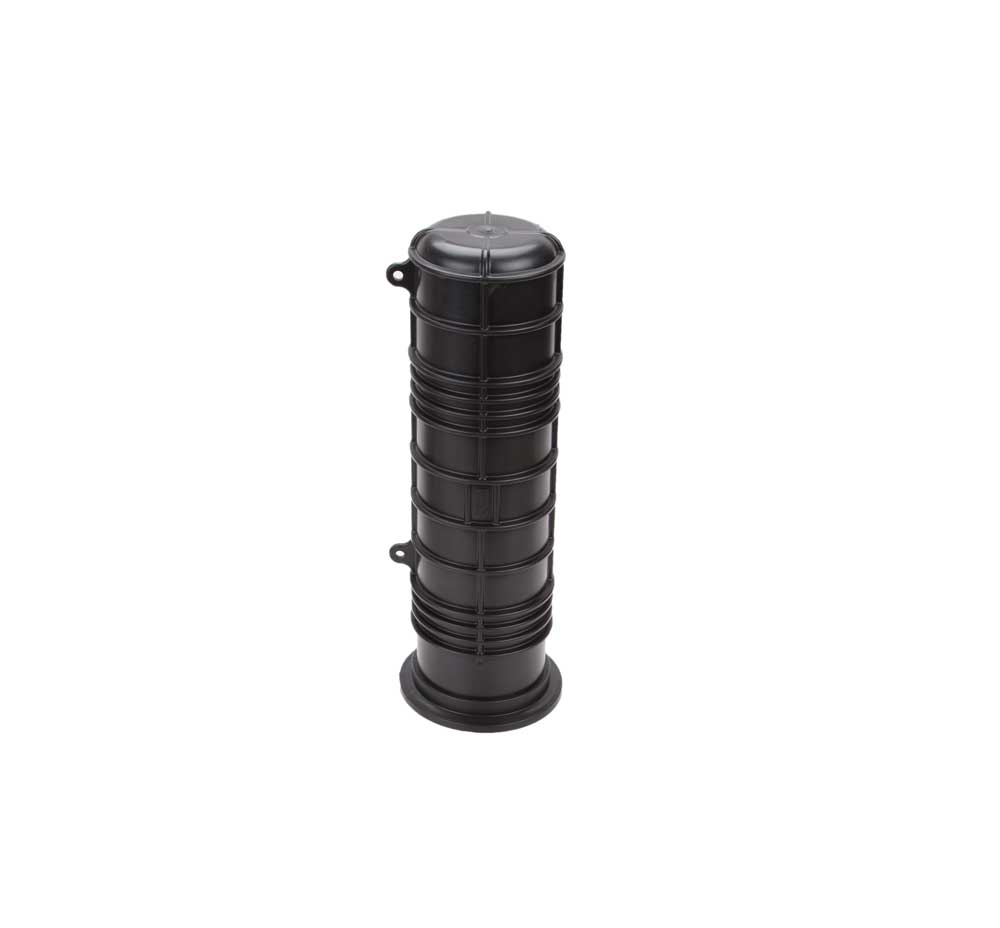

На корпусе муфты также имеются две проушины с отверстиями, предназначенные для крепления муфты к бухте запаса кабеля на УПМК, в шкафу ШРМ или при подвеске на тросе.

Характеристики:

Кол-во сварных соединений 96
Тип кассет КБ48-4525
Макс. кол-во кассет 2
Кол-во вводов:
- круглый, конус, до 22 мм 4
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 500
- диаметр, мм 146
Масса, кг 2,0

Комплектация:

Корпус (оголовник, кожух, хомут) 1 шт.
Кассета КБ-4845 с крышкой 1 шт.
Гильзы КДЗС 4525 50 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Пинцет для укладки КДЗС 1 шт.



Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
