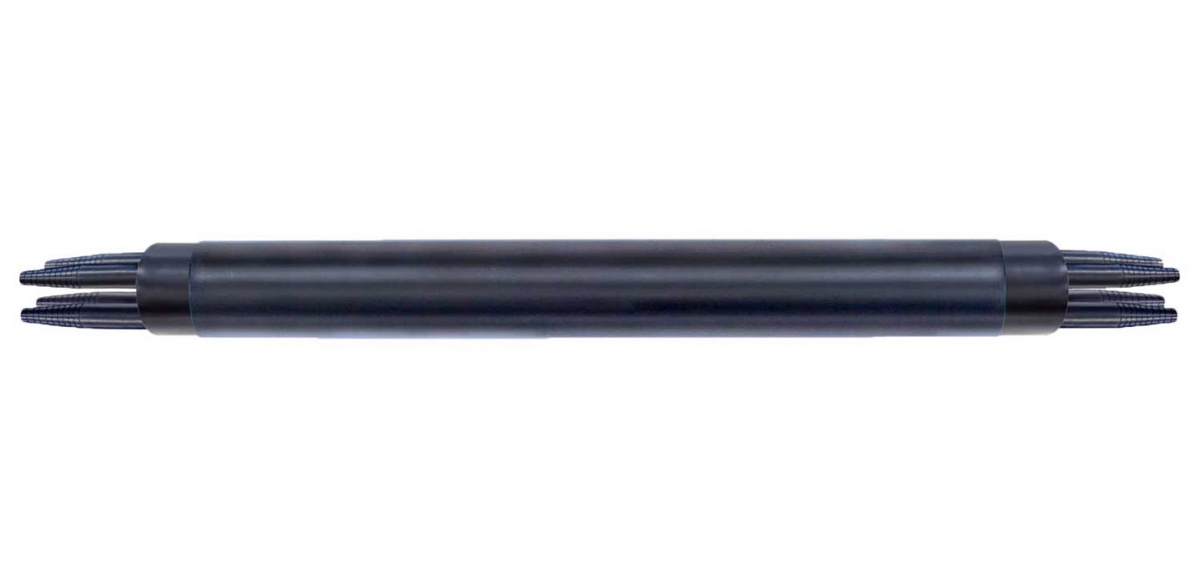

Муфта МОГ-У-33-1К4845

Декларации и сертификаты: Скачать

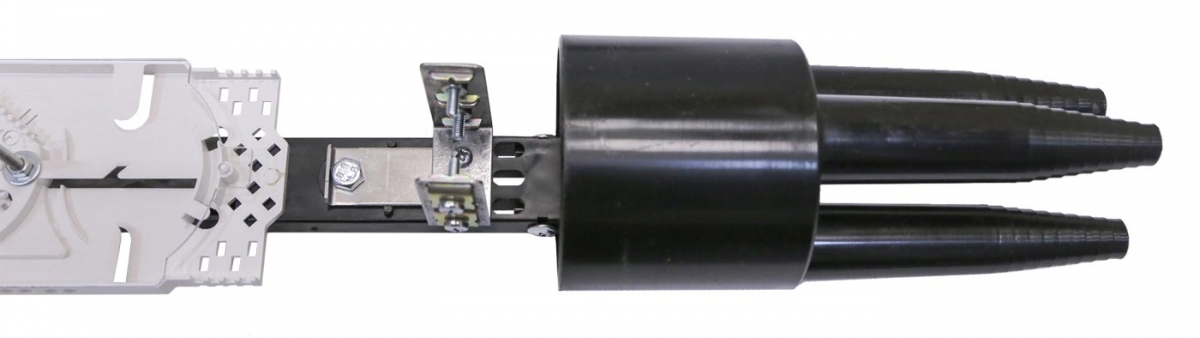

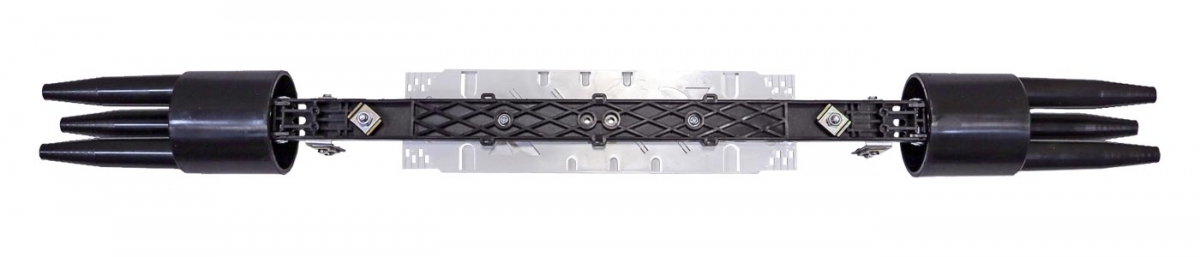

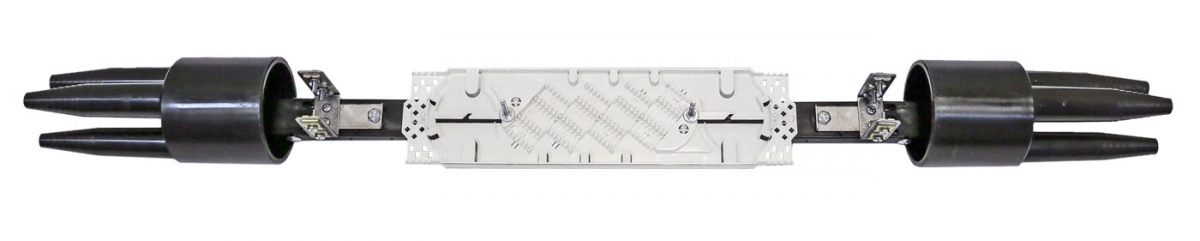

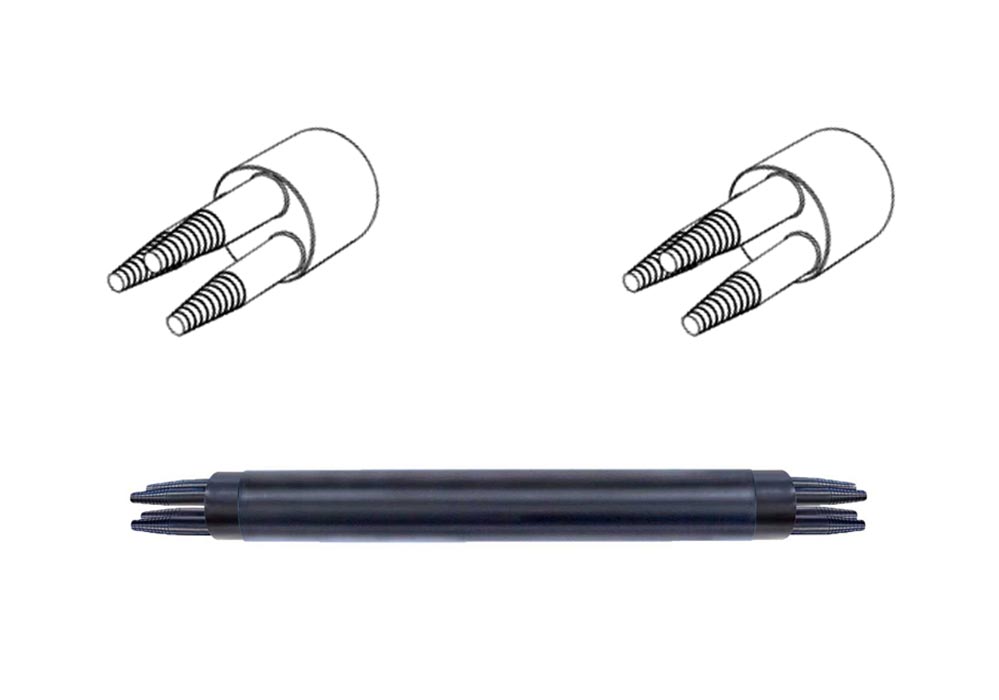

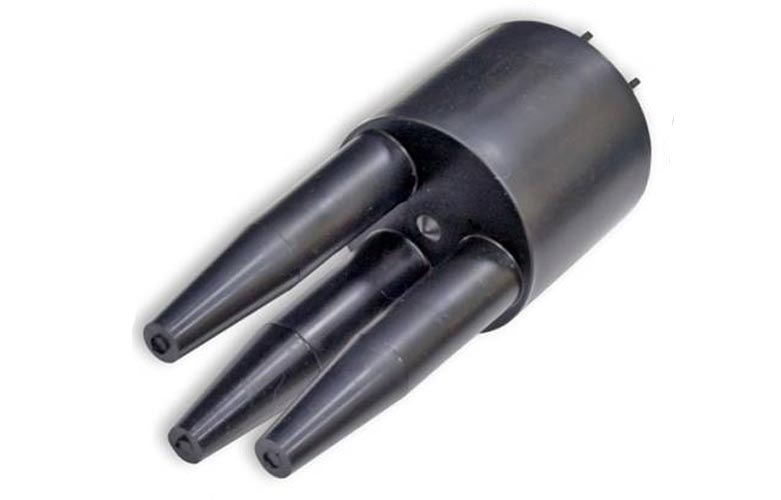

Муфта является укороченным вариантом классической муфты МОГ-С. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм. Способ герметизации корпуса с оголовником осуществляется с помощью термоусаживаемых трубок ТУТ. Повторное вскрытие и последующая герметизация осуществляется с помощью термоусаживаемых манжет ТУМ. Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ. Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров. Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.

Характеристики:

ол-во сварных соединений 144
Тип кассет К48-4525
Макс. кол-во кассет 3
Кол-во вводов, сторона 1:
конус, до 21 мм 1
конус, до 19 мм 2
Кол-во вводов, сторона 2:
- конус, до 21 мм 1
конус, до 19 мм 2
Герметизация корпуса ТУТ
Герметизация вводов ТУТ
Температура эксплуатации ºС от -40 до +70
Габаритные размеры:
- длина, мм 920
- диаметр, мм 90
Масса, кг 2,2

Комплектация:

Корпус (оголовники, кожух, кронштейн, ТУТ 115/24) 1 шт.
Кассета К48-4525 с крышкой 1 шт.
Гильзы КДЗС 4525 50 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК 1 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Пинцет для укладки КДЗС 1 шт.

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
