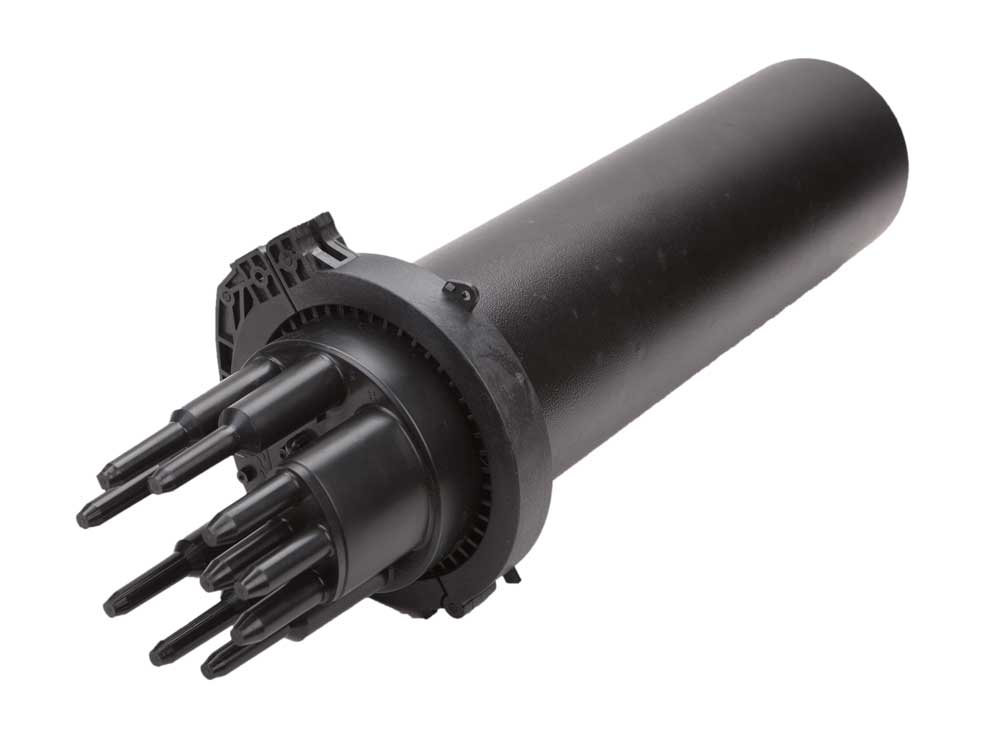

Муфта МТОК-Г4/480-2К4845-К

Декларации и сертификаты: Скачать

Данная муфта отличается возможностью размещения максимального количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка транзитной петли не возможна.

Способ герметизации металлического кожуха муфты с пластиковым оголовником механический при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Герметизация вводов кабелей осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все круглые патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для ввода до 4-х тонких кабелей с наружным диаметром до 10 мм или ввода двух кабелей диаметром до 25 мм. В первом случае крепление и герметизация кабелей осуществляется с помощью трубок ТУТ, а во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

Общее число вводимых в муфту кабелей, при условии ввода в круглые патрубки 2-х тонких ОК может достигать 16 ОК.

Характеристики:

Кол-во сварных соединений 480
Тип кассет К48-4525
Макс. кол-во кассет 10
Кол-во вводов:
- круглый ступенчатый, до 20 мм 2
- круглый ступенчатый, до 16 мм 4
- овальный, до 10 мм/до 25 мм 4/2
Возможность транзита Нет
Герметизация корпуса Хомут
Герметизация вводов ТУТ
Температура эксплуатации ºС от -60 до +70
Габаритные размеры:
- длина, мм 624
- диаметр, мм 215
Масса, кг 5,2

Комплектация:

Корпус (оголовник,кожух, хомут, кронштейн) 1 шт.
Кассета К48-4525 с крышкой 1 шт.
Гильзы КДЗС 4525 50 шт.
Трубка ТУТ 33/8 для круглых вводов ОК 2 шт.
Трубка ТУТ 19/5 для круглых вводов ОК 2 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Пинцет для укладки КДЗС 1 шт.



Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
