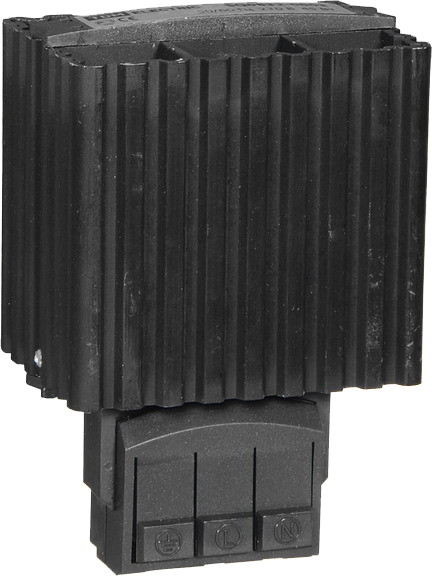

Обогреватель 15 Вт

цена:
1 090,71 руб.
артикул: 00572
Под проект: 5 дней
В корзину
Производитель: TDM ЕLECTRIC
Условия доставки
  • Тип изделия: Обогреватель
  • Способ монтажа:DRA (на DIN-рейку)
  • Напряжение:AC/DC 120-240
  • Мощность 15 Вт
  • Материал: Алюминий
  • Температура эксплуатации: От -45 до +75 0С

Обогреватели используются для предотвращения выпадения конденсата в шкафах при перепадах температуры, и, тем самым, препятствуют коррозии токоведущих шин и контактов устройств.

Материалы

  • Радиаторы выполнены из алюминия, покрытого термопластической массой типа UL94VO (не поддерживающей горение).

Конструкция

  • Нагревательный элемент представляет собой позистор (терморезистор с положительным температурным коэффициентом), электрическое сопротивление которого, а, следовательно, и потребляемая мощность, зависит от температуры поверхности (чем выше температура позистора, тем меньше потребляемая мощность).
  • В обогревателях большой мощности используются вентиляторы для лучшего распределения выделяемого тепла.

Преимущества

  • Обратная связь «сопротивление-потребляемая мощность» не допускает нагрева элементов свыше точки их переключения (2500С), обеспечивая этим полную пожарную безопасность, а также препятствует возникновению каких–либо окислительных процессов (сжигание кислорода, образование СО, выделение специфических запахов горения частиц пыли), которые нередко присутствуют на поверхности высокотемпературных ТЭНов.
  • Специальная прямоугольная форма радиатора повышает эффективность теплообмена с нагревательным элементом, что позволяет увеличивать мощность нагревателя при небольших габаритах.
  • Срок непрерывной работы нагревателей составляет не менее 20000 часов без изменений электронных характеристик (точка переключения, сопротивление).
  • Установка на стандартную DIN-рейку 35 мм.
Наименование параметра Значение
Номинальное напряжение, В AC/DC 120-240
Нагревательный элемент Позистор PTC (терморезистор с положительным температурным коэффициентом)
Материал радиатора Алюминий, покрытый термопластической массой типа UL94VO (не поддерживающей горение)
Клеммы подключения самозажимные
Крепление устройства DIN-рейка 35мм
Ориентация в пространстве вертикальная
Температура эксплуатации От -45 до +750С
Степень защиты IP20
Соответствие стандартам ГОСТ Р 52161.2.40-2008

Выбор обогревателя

Выбор мощности нагревателя производится по формуле P = S x k x DT - Pv –, где:

    • S - эффективная площадь теплообмена шкафа, м2. Формулы для расчета параметра S для различных вариантов размещения шкафа приведены в таблице 1:



Тип установки Формула для расчета S, м2
Один шкаф, свободно стоящий S=1,8*В*(Ш+Г)+1,4*Ш*Г
Один шкаф, монтируемый на стену S=1,4*Ш*(В+Г)+1,8*В*Г
Крайний шкаф свободно стоящего ряда S=1,4*Г*(В+Ш)+1,8*В*Ш
Крайний шкаф в ряду, монтируемом на стену S=1,4*В*(Г+Ш)+1,8*Г*Ш
Не крайний шкаф свободно стоящего ряда S=1,8*В*Ш+1,4*Г*Ш+Г*В
Не крайний шкаф в ряду, монтируемом на стену S=1,4*Ш*(В+Г)+Г*В
Не крайний шкаф в ряду, монтируемом на стену, под козырьком S=1,4*Ш*В+0,7*Г*Ш+Г*В



Таблица 1: Формулы для расчета эффективной площади теплообмена электротехнического шкафа, где В – высота шкафа, м; Ш - ширина шкафа, м; Г- глубина шкафа, м.

    • k - коэффициент теплопередачи k (Вт/м2К) материала из которого сделан шкаф. Значения данного коэффициента для различных материалов приведены в таблице 2:



Материал шкафа Коэффициент теплопередачи материала шкафа, Вт/м2К
Листовая сталь лакированная 5,5
Листовая сталь нержавеющая 4,5
Алюминий 12
Алюминий двойной 4,5
Полиэфир 3,5



Таблица 2: Коэффициент теплопередачи материала шкафа.

  • Pv - мощность рассеивания (Вт) которую выделяют электрические аппараты, установленные в шкафу. К источникам тепла относятся микропроцессорная техника, полупроводниковая техника, автоматы, контакторы и другие электрические аппараты, а так же провода, по которым течет электрический ток.
  • DT - перепад температуры DT ( oC) между желаемой температурой в шкафу Ti и ожидаемой температуры снаружи шкафа To высчитывается по формуле DT = Ti - To

Следует учитывать, что при наружной установке НКУ, обогреватель необходимо брать в два раза больше рассчитанной мощности.
