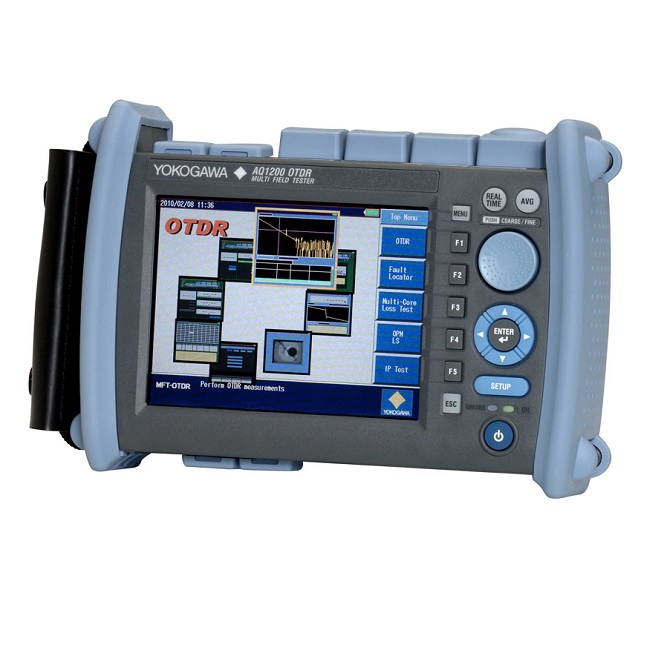

Рефлектометр оптический AQ1200A-HR-F-UFC/HLT/SB

  • Волокно - SM.
  • Длины волн 1310/1550 нм.
  • Динамический диапазон 34/32 дБ.
  • Диапазон расстояний 0,5-200 км.
  • Мертвая зона - 0,8 м.
  • Тип измерителя - HLT.

Аппарат данной модификации оборудован опцией измерения оптических потерь повышенной мощности - HLT.

Аппарат данной модификации оборудован опцией измерения оптических потерь повышенной мощности - HLT.

Многофункциональный полевой рефлектометр Yokogawa AQ1200A-HR-F-UFC/HLT/SB (SM, 1310/1550 нм, 34/32 дБ, HLT, адаптер FC). Легкий и компактный, значительно упрощает работы по строительству или обслуживанию оптических сетей, в том числе и в полевых условиях. Этому способствуют пылевлагозащищенный обрезиненный корпус с защитой от ударов, отсутствие вентиляционных отверстий и движущихся частей и надежная операционная система

При весе около 1 кг и размере А5, прибор обладает достаточно большим экраном в 5,7 дюйма, интуитивное меню управления обеспечивают комфорт и легкость в работе.

Серия Yokogawa AQ1200А состоит из трех моделей, в том числе и может быть оснащена широким набором встраиваемых опций, в том числе стабилизированный источник излучения, измеритель оптической мощности, тестовый видеощуп.

Общие характеристики:

Модель

AQ1200A

AQ1200B

AQ1200C

AQ1200E

Измеряемые длины волн, нм

1310 ± 20
1550 ± 20

1625 ± 10

1650 ± 5
1650 ± 10

1310 ± 20
1550 ± 20
1625 ± 10

Оптический порт

Порт 2

Порт 2, 3

Порт 2

Порт 2, 3

Тип волокна

SM (ITU-T G.652)

Диапазон расстояний, км

0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 400, 512

Ширина импульса, нс

3, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10 000, 20 000

Мертвая зона по событию, м

0,75

Мертвая зона по затуханию, м

4/5

7

4/5, 7

Динамический диапазон, дБ

34/32

33

34 38/36, 36
Точность измерения потерь ± 0.05 дБ или ± 0.05 дБ/дБ
Оптический разъем Универсальный адаптер FC (опционально SC, LC, ST)

Режимы контроля выходной мощности

-

Нормальный / пониженный

Стандарт лазерной безопасности

Class 1M

Опции:

змеритель оптической мощности

Тип измерителя

Стандартный (/SLT)

Повышенной мощности (/HLT)

PON (/PPM)

Длины волн

850/1300/1310/1490/1550/1625/16 50 нм или от 800 до 1700 нм с шагом 1 нм или длины волн CWDM - от 1270 до 1610 с шагом 20 нм

1310/1490/1550 нм

Динамический диапазон

Постоянный

От +10 до -70 дБм

От +27 до -50 дБм

От +10 до -70 дБм;

От 27 до -50 дБм

Модулированный

От +7 до -60 дБм

От +24 до -50 дБм

--­

Уровень шума

0,5 нВт (-63 дБм, 1310 нм)

50 нВт (-43 дБМ, 1310 нм)

0,5 нВт (-63 дБм, 1310 нм), 50 нВт (-43 дБМ, 1550 нм)

Погрешность при стандартных условиях

± 5%

± 0,5 дБ

Разрешение считывания

0,01

Единицы уровня

Абсолютные: дБм, мВт, мкВт, нВт; Относительные: дБ

Режимы модуляции сигнала

Непрерывное излучение (CW), модулированное излучение (CHOP - 270 Гц/1 кГц/2 кГц)

Функция усреднения

1, 10, 50 и 100 измерений

Источник оптического излучения

Длины волн

1310/1550 ± 25 нм (AQ1200A/AQ1200E), 1625 ± 10 нм (AQ1200B/AQ1200E), 1650 ± 5 нм, 1650 ± 10 нм (AQ1200C)

Уровень выходной мощности

-3±1 дБм

Стабильность уровня

± 0.05 дБ (1310/1550 нм), ± 0.15 дБ (1625/1650 нм)

Режимы модуляции

Непрерывное излучение (CW), модулированное излучение (CHOP - 270 Гц/1 кГц/2 кГц)

Применяемое волокно

SM (ITU-T G.652)

Память и функция автоматического снятия показаний

Хранение результатов измерений от 10 до 1000 данных, интервал снятия показаний 0.5, 1, 2, 5 или 10 с

Функция автоматического измерения потерь

Измерение с помощью источника и измерителя мощности

--­

Источник видимого излучения

Оптический разъем

Универсальный для феррул 2.5 мм

Длина волны 650 ± 20 нм
Уровень выходной мощности - 3 дБм или меньше
Режимы модуляции Модулированный (CHOP) 2 Гц
Класс лазера 3R
Интерфейс Ethernet Интерфейс 10BASE T/100BASE TX
Функции Ping-тест, удаленное управление с компьютера

Дополнительные опции:

Стабилизированный источник оптического излучения + стандартный измеритель мощности (опция) SLT
Стабилизированный источник оптического излучения + измеритель высокой мощности (опция) HLT
Стабилизированный источник оптического излучения + измеритель мощности PON (опция) PPM
Источник видимого излучения (опция) VLS
Оптимизация PON-измерений (опция) PN
Ethernet (опция) LAN
Нормализующая катушка 100 м (опция) DF
Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON FC (съемный) FCС
Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON SC (съемный) SCС
Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON LC (съемный) LCC
Универсальный оптический адаптер рефлектометра/источника/измерителя мощности PON ST (съемный) STC
Оптический адаптер для подключения разъемов с угловой полировкой, SC/APC (опция) ASC
Оптический адаптер измерителя мощности FC (съемный) 735480-FCC
Оптический адаптер измерителя мощности SC (съемный) 735480-SCC
Оптический адаптер измерителя мощности 2.5 мм (съемный) 735481-SFC
Оптический адаптер измерителя мощности 1.25 мм (съемный) 735481-LMC
Видеощуп с набором насадок (FC, SC, LC, 2.5 мм, 1.25 мм) CI-1100-YOK
Аккумуляторная батарея 739882

Базовая поставка:

Оптический рефлектометр Yokogawa AQ1200

Yokogawa AQ1200A
AQ1200B
AQ1200C
AQ1200E

Мягкий кейс для переноски

739860

Универсальный оптический адаптер FC (съемный)

UFC

Ремень для переноски рефлектометра

SB

Боковой ремешок-ручка

HB

Аккумуляторная батарея

739882

Сетевой адаптер с сетевым шнуром

739871-F

USB flash карта памяти

4 ГБ

Руководство пользователя на английском языке (CD)

Есть

Руководство пользователя на русском языке

Есть

ПО для обработки рефлектограмм и подготовки отчетов (CD)

AQ7932

Руководство к программе AQ7932

Есть

Параметры базового блока Yokogawa AQ1200
Параметры горизонтальной оси Разрешение выборки 5, 10, 20, 50 см, 1, 2, 4, 8, 16, 32 м
Разрешение считывания 1 см (мин.)
Число точек трассы до 128 000 точек
Групповой коэффициент преломления От 1.30000 1.79999 (шаг 0.00001)
Единицы измерения Км, кф, мили
Точность измерения расстояния ±1 м + расстояние х 2 х 10ˉ⁵ ± разрешение выборки
Параметры вертикальной оси Масштаб вертикальной оси 0.2, 0.5, 1, 2, 5, 7.5 дБ/дел
Разрешение считывания 0.001 дБ (мин.)
Точность измерения потерь ± 0.05 дБ/дБ ( при измерении потерь 1 дБ или меньше - точность ± 0.05 дБ)
Функции измерений Измерение расстояния Измерение общей длины волокна и расстояние между произвольно выбранными точками с разрешением считывания 1 см
Измерение потерь Измерение вносимых потерь, потерь на сварке, потерь на разветвителе, собственных потерь волокна между произвольно выбранными точками. Отображение потерь на единицу длины на исследуемом участке
Измерение возвратных потерь Измерение общих возвратных потерь в волокне и возвратных потерь между произвольно выбранными точками
Функции анализа Анализ участка трассы
Встроенная память 1000 и более, сохранение трассы и условий измерения
Дисплей Размер и тип 5,7 дюйма ЖК TFT
Разрешение 640x480 пикселей
Интерфейсы USB

USB 1.1 тип A, для внешней памяти, принтера, видеощупа
USB 1.1 тип B, для удаленного управления с компьютера, доступа к встроенной памяти

Формат файлов

Чтение: SOR, SET
Запись: SOR, SET, CSV, BMP, JPG, PNG

Общее:
Условия окружающей среды Температура хранения от -20 до 60˚C
Температура эксплуатации от 0 до 45˚C (от 0 до 40˚C при использовании сетевого адаптера, от 0 до 35˚C при зарядке батареи)
Влажность от 20 до 85% (без конденсации)
Электропитание от 100 до 240 В, 50/60 Гц
Аккумуляторная батарея Время работы: 6 часов, время зарядки: 5 часов
Размеры 217.5х157х74 мм
Вес 1 кг, включая аккумуляторную батарею
Стандарты совместимости Лазерная безопасность Класс 1 M (IEC 60825-1:2007), 21CFR1040.10
Безопасность EN
