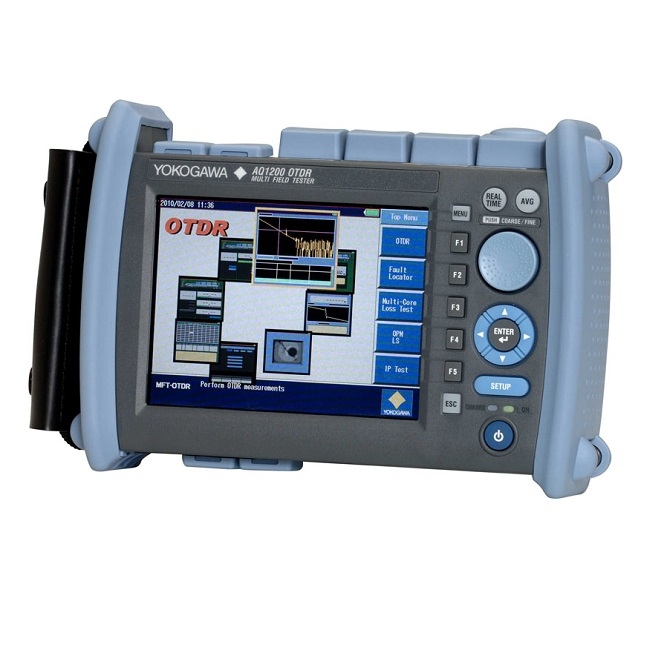

Рефлектометр оптический AQ1200A SLT

цена1:
425 531,90 руб.
артикул: 484
В наличии
В корзину
Производитель: Yokogawa
Условия доставки

Этот оптический рефлектометр оборудован стандартной опцией измерения оптических потерь - SLT.

Опция измерения оптических потерь:

  • Тип измерителя: Стандартный (/SLT).
  • Длины волн: 850/1300/1310/1490/1550/1625/16 50 нм. или от 800 до 1700 нм. с шагом 1 нм. или длины волн CWDM - от 1270 до 1610 с шагом 20 нм.
    • Динамический диапазон:
      • Постоянный - От +10 до -70 дБм.
      • Модулированный - От +7 до -60 дБм.
  • Уровень шума: 0,5 нВт. (-63 дБм., 1310 нм.)
  • Погрешность при стандартных условиях*4: ± 5%
  • Разрешение показаний 0,01
  • Единицы измерения Абсолютные: дБм., мВт., мкВт., нВт.; Относительные: дБ.
    • Режимы модуляции сигнала:
      • Непрерывное излучение: (CW)
      • Модулированное излучение: (270 Гц./1 кГц./2 кГц.)
  • Функция усреднения: 1, 10, 50 и 100 измерений
  • Длины волн: 1310/1550 ±25 нм. (AQ1200A), 1625 нм. (AQ1200B), 1650±5 нм*5, 1650±10 нм*6 (AQ1200C)
  • Уровень выходного сигнала: -3±1 дБм
  • Стабильность*7 ±0,05 (AQ1200A), ±0,15 (AQ1200B, AQ1200C)
    • Режимы излучения
      • Непрерывное излучение: (CW)
      • Модулированное излучение: (270 Гц./1 кГц./2 кГц.)
  • Применяемое волокно: SM (ITU-T G.652)
  • Память и функция автоматического снятия показаний: Сохранение результатов измерений до 1000, интервал снятия показаний 0,5; 1; 2; 5 или 10 с.
  • Автоматическая функция измерения потерь: Да

*1: На длинах волн: 1310/1490 нм.

*2: На длине волны: 1550 нм.

*3: На длинах волн: от 1300 до 1600 нм.

*4: Уровень мощности: 100 мкВт. (-10 дБм.); постоянное излучение, длина волны: 1310 ±20 нм. (1550 ±10 нм. для «1550 нм.» в настройках измерителя мощности), ширина спектра: не более 10 нм. (1310 нм.), температура окружающей среды: 23 ±2°C, Волокно: SM (ITU-T G.652), оптический коннектор: FC/PC, ошибка установки длины волны: не более 0,5 нм., за исключением срока использования (добавляется 1% каждый год после калибровки).

*5: На уровне -20 дБ. от пиковой мощности выходного сигнала (при температуре 23°C и 30ти-мунутном прогреве прибора)

*6: На уровне -60 дБ от пиковой мощности выходного сигнала (при температуре 23°C и 30ти-мунутном прогреве прибора)

*7: При постоянной температуре 23°C ±2°C ; постоянное излучение (15 минут)

Рефлектометр оптический AQ1200A SLT - описание:

Легкий и компактный рефлектометр Yokogawa AQ1200 MFT значительно упрощает работы по строительству или обслуживанию оптических сетей, в том числе и в тяжелых полевых условиях. Этому способствуют пыле влагозащищенный обрезиненный корпус с защитой от ударов, отсутствие вентиляционных отверстий и движущихся частей, надежная операционная система. Вес около 1 кг. при размере А5, большой ЖК-экран 5,7 дюйма и интуитивное меню управления обеспечивают комфорт и легкость в работе. Серия Yokogawa AQ1200 MFT состоит из трех моделей и может быть оснащена широким набором встраиваемых опций, в том числе, стабилизированный источник излучения, измеритель оптической мощности, тестовый видео щуп.

Особенности и преимущества:

  • Длины волн SM 1310/1550/1625/1650 нм. ;
  • Короткая мертвая зона (0,8 м.);
  • Тестовый видеощуп (внешний с подключением через USB-порт);
  • Измеритель оптической мощности (опция, стандартный или повышенной мощности);
  • Источник излучения (SM, 1310/1550/1625/1650 нм.);
  • Тестирование многоволоконного кабеля;
  • Визуальный определитель волокна (опция);
  • Тест подключения PING test (опция);
  • Компактный размер (20х15 см, А5) и легкий вес (1 кг.);
  • Информативный большой ЖК-экран;
  • Полностью русифицирован;
  • Схожий интерфейс с рефлектометром AQ7275.

Технические характеристики:

  • Длины волн 1310/1550 ± 20 нм *1
  • Тип волокна SM (ITU-T G.652)
  • Диапазон расстояний 500 м., 1 км., 2 км., 5 км., 10 км., 20 км., 50 км., 100 км., 200 км.
  • Ширина импульса 3 нс., 10 нс., 20 нс., 50 нс., 100 нс., 200 нс., 500 нс., 1 мс., 2 мс., 5 мс., 10 мс.
  • Динамический диапазон *2 34/32 дБ.
  • Мертвая зона (по событию)*3 0,75 м.
  • Мертвая зона (по затуханию)*4 4 м./5 м. 7 м.

    *1: Гарантированно ±25 нм

    *2: Длительность импульса – 10 мкс, время усреднения – 3 минуты, SNR - 1. При использовании углового коннектора динамический диапазон на каждой длине волны снижается на 0,5 дБ.

    *3: Ширина импульса – 3 нс., обратные потери – не менее 55 дБ.

    *4: Ширина импульса – 10 нс., обратные потери – не менее 55 дБ., at a point where the backscatter level is within ±0.5 dB of the normal value

Условия эксплуатации и технические параметры:

  • Температура хранения От -20°C до 60°C
  • Температура использования От 0°C до 45°C (от 0°C до 40°C при использовании АС адаптера), (от 0°C до 35°C при зарядке батареи)
  • Влажность От 20 до 80% (без конденсации)
  • Требования к питанию От 100 до 240 В., 50/60 Гц.
  • Аккумулятор Время автономной работы: 6 часов*1, время зарядки: 5 часов*2
  • Размеры Ширина: 217,5 мм., высота: 157 мм., глубина: 74 мм. (включая элементы защиты)
  • Масса - около 1 кг., включая аккумулятор.
  • Соответствие стандартам: Лазерная безопасность Class 1 M (IEC 60825-1), 21CFR1040.10
