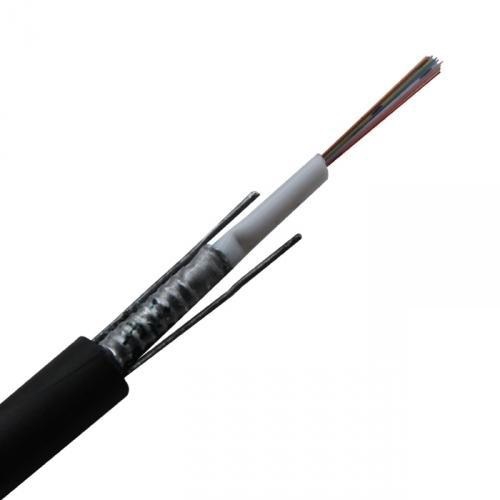

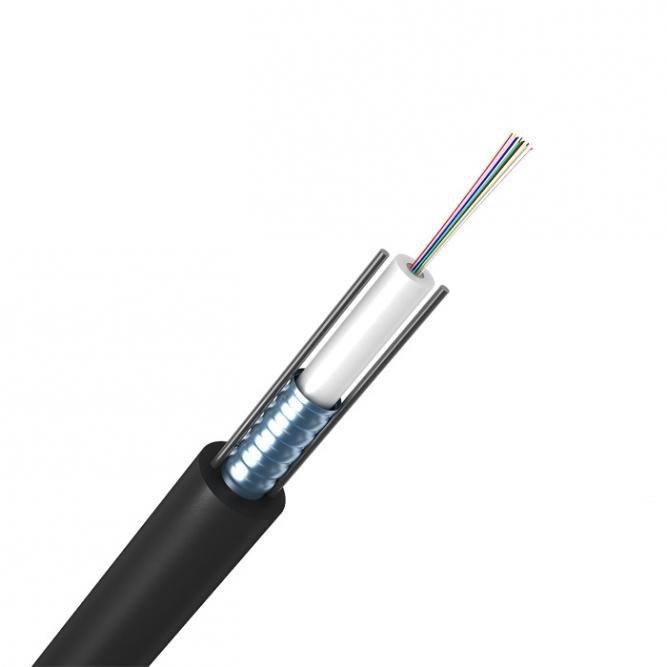

ИКСЛ-Т-А24-2.7 кН, 24 волокна
- Кабель оптический.
- Количество волокон: 4-24.
- Бронированный гофрированной металлической лентой.
- Для прокладки в кабельной канализации/в грунте в защитной трубе.
- Максимальное допустимое растягивающее усилие 2,7 КН
- Предназначен для внешней прокладки.
- Черный цвет оболочки.
| Доступные аналоги | |
| NetLink | ОКК-Т-24А-2,7 кН |
| ИКСЛ-Т-А4-2.7 кН, 4 волокна |
| ИКСЛ-Т-А8-2.7 кН, 8 волокон |
| ИКСЛ-Т-А16-2.7 кН, 16 волокон |
Описание
Оптические кабели типа ИКС предназначены для прокладки в грунте 1–3 категории, в том числе, зараженном грызунами, а также в кабельной канализации, трубах, на мостах и эстакадах.
ИКС - оптический кабель для прокладки в канализацию на основе центральной трубки.
Допускается прокладывать кабель в туннелях, коллекторах, зданиях (ИКСН, ИКСЛН).
Линейка оптических кабелей связи для прокладки в канализацию типа ИКС изготавливается по ТУ № 3587–004–95485862–2009 декларации о соответствии требованиям Минсвязи РФ кабеля ИКС — №Д–КБ–1593 и ИКСЛ — №Д–КБ–1594.
Возможно изготовление вариантов конструкций с дополнительными свойствами:
Облегченное исполнение (без промежуточной оболочки) — ИКСЛ–… .
Негорючее исполнение — ИКСН; ИКСЛН
Ниже представлены технические характеристики и конструкции наиболее востребованных марок кабеля типа ИКC.
Технические характеристики:
| Параметр |
ИКС...–Т… |
| Конструкция |
На осн. центр. трубки |
| Количество оптических волокон в кабеле |
До 481) |
| Количество элементов повива сердечника |
1 |
| Номинальный наружный диаметр кабеля, мм., от |
11,2 |
| Масса кабеля, кг./км., от |
125 |
| Длительно допустимая растягивающая нагрузка, кН. |
1,5 – 5,0 |
| Допустимая раздавливающая нагрузка, кН./см. |
0,4 |
| Допустимое ударное воздействие, не менее, Дж. |
10 |
| Минимальный радиус изгиба |
20 ø кабеля |
| Рабочий диапазон температур, °C |
от –40°С до +50°С2) |
| Температура прокладки и монтажа, не менее, °C |
–10°С |
1) Возможно увеличение волоконности кабеля до 288 волокон.
2) Возможно расширение рабочего диапазона температур от –60°С до +70°С

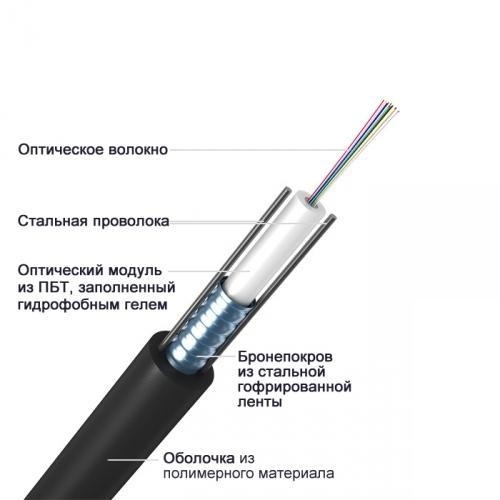

Пример условного обозначения:
ИКС–Т–А12–1.8
ИК – оптический кабель марки Интегра-Кабель
С – тип защитного бронепокрова (стальная гофрированная ламинированная лента)
Т – тип сердечника (центральная трубка)
А – тип оптического волокна (одномодовое, ITU-T G.652С(D))
12 – количество оптических волокон в кабеле
1,8 – максимально допустимое растягивающее усилие кабеля, в кН.
