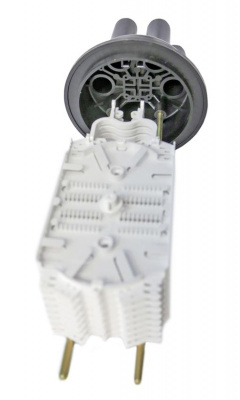

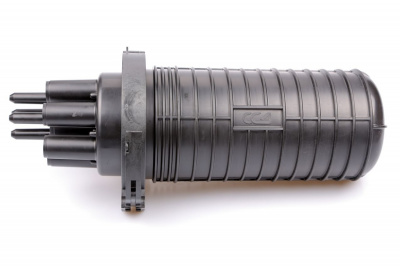

Муфта МТОК-В3/288-1КТ3645-К

Декларации и сертификаты: Скачать Скачать

Паспорта и инструкции: Скачать

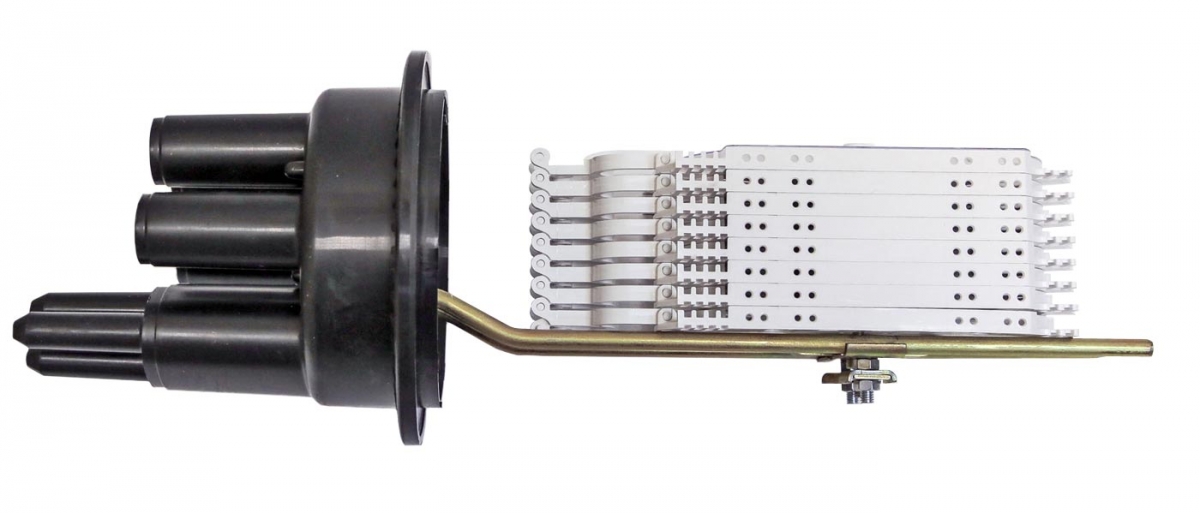

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

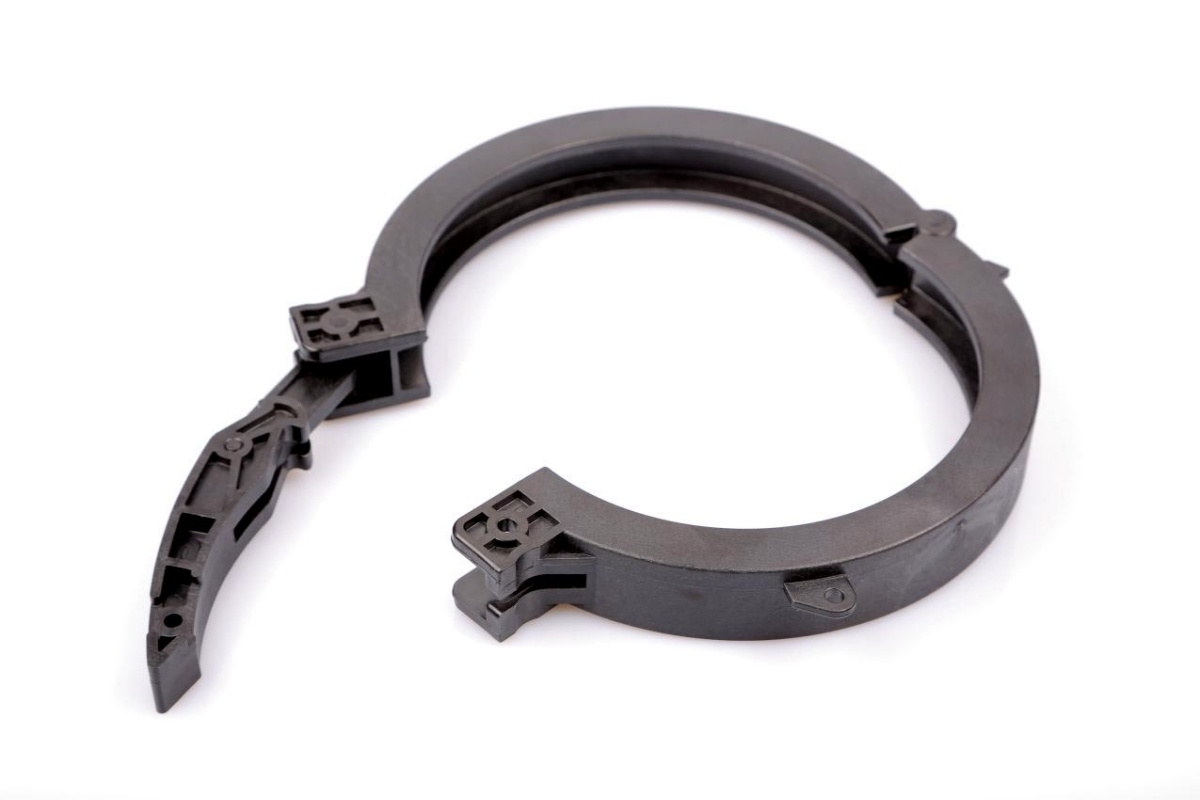

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

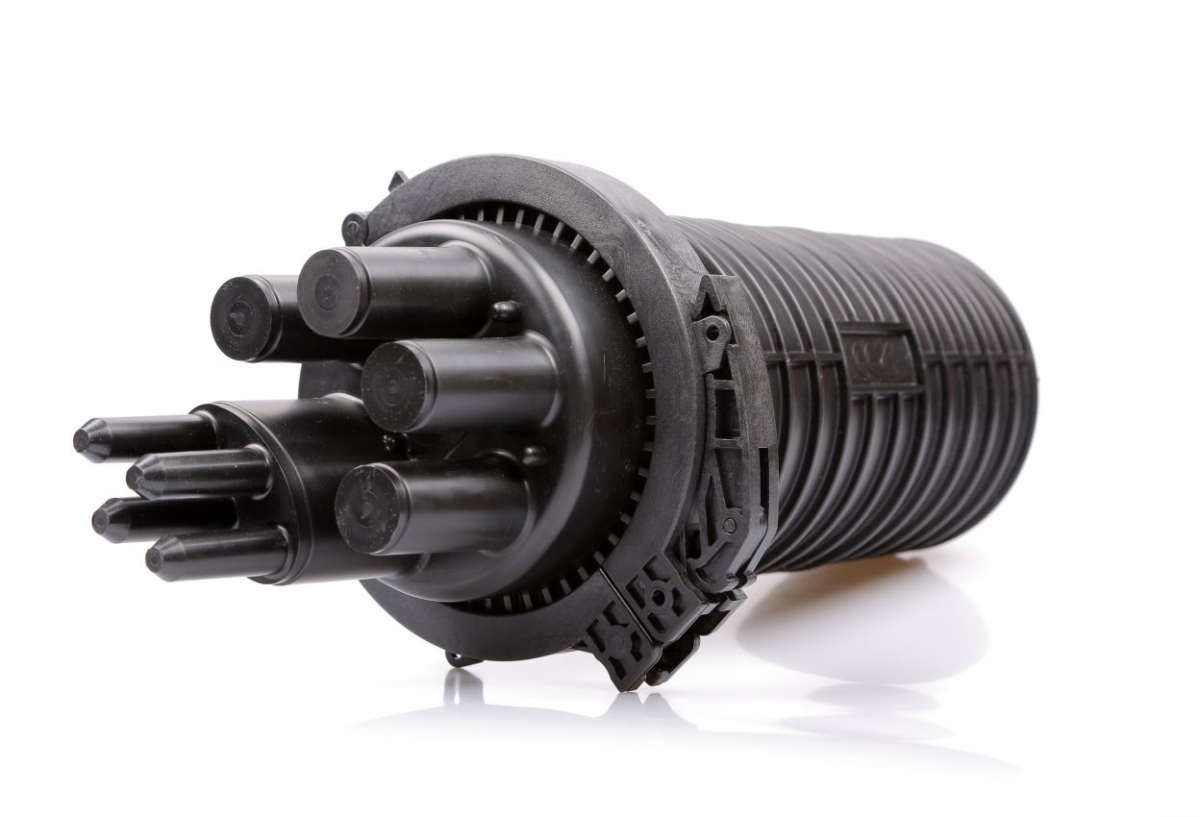

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.

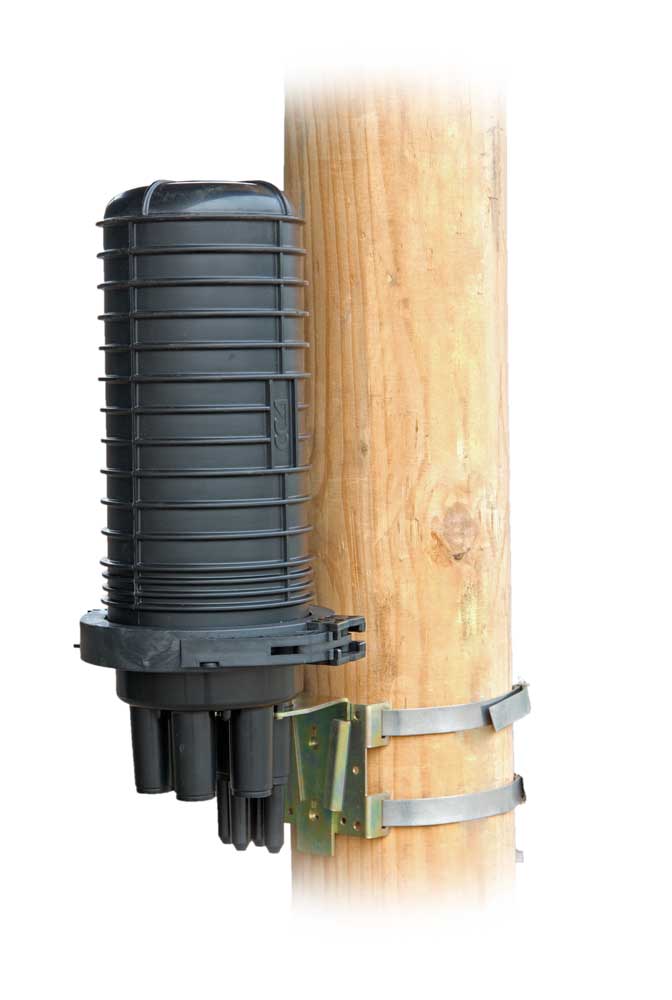

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Характеристики:

Кол-во сварных соединений 216
Тип кассет КТ-3645
Макс. кол-во кассет 8
Кол-во вводов:
- круглый, до 16 мм 4
- овальный, до 10 мм/до 25 мм/транзит 4/2/1
Герметизация корпуса Хомут
Герметизация вводов Спецвводы
Температура эксплуатации ºС  от -60 до +70
Габаритные размеры:
- длина, мм 494
- диаметр, мм 215
Масса, кг  3,0

Комплектация:

Корпус (оголовник,кожух, хомут) 1 шт.
Кассета КТ-3645 1 шт.
Гильзы КДЗС 4525 40 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Пинцет для укладки КДЗС 1 шт.

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
