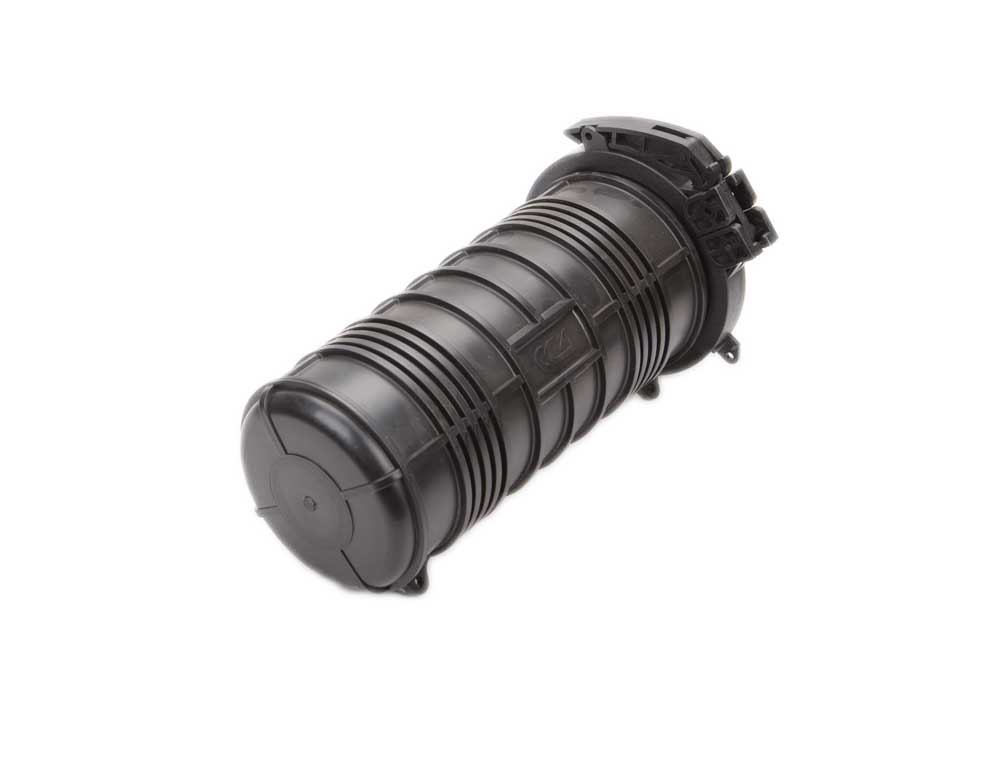

Муфта МТОК-К6/108-1КТ3645-К

Декларации и сертификаты: Скачать Скачать

Паспорта и инструкции: Скачать

  • Муфта оптическая.
  • Тупиковая.
  • Ёмкость – 96 волокон.
  • Материал пластик.
  • Цвет Черный.

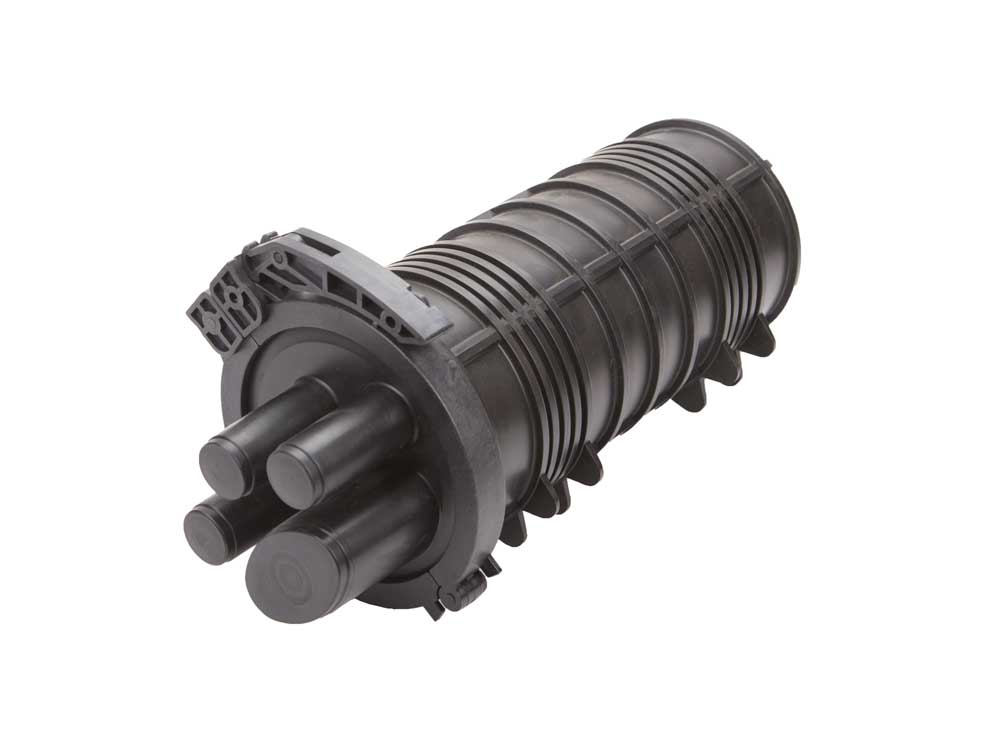

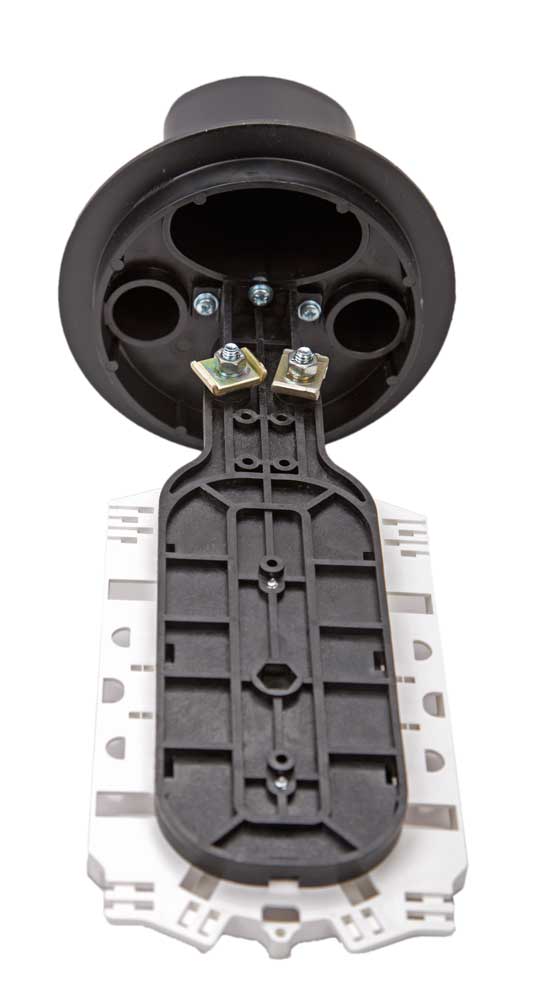

Тупиковая муфта МТОК-К6 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

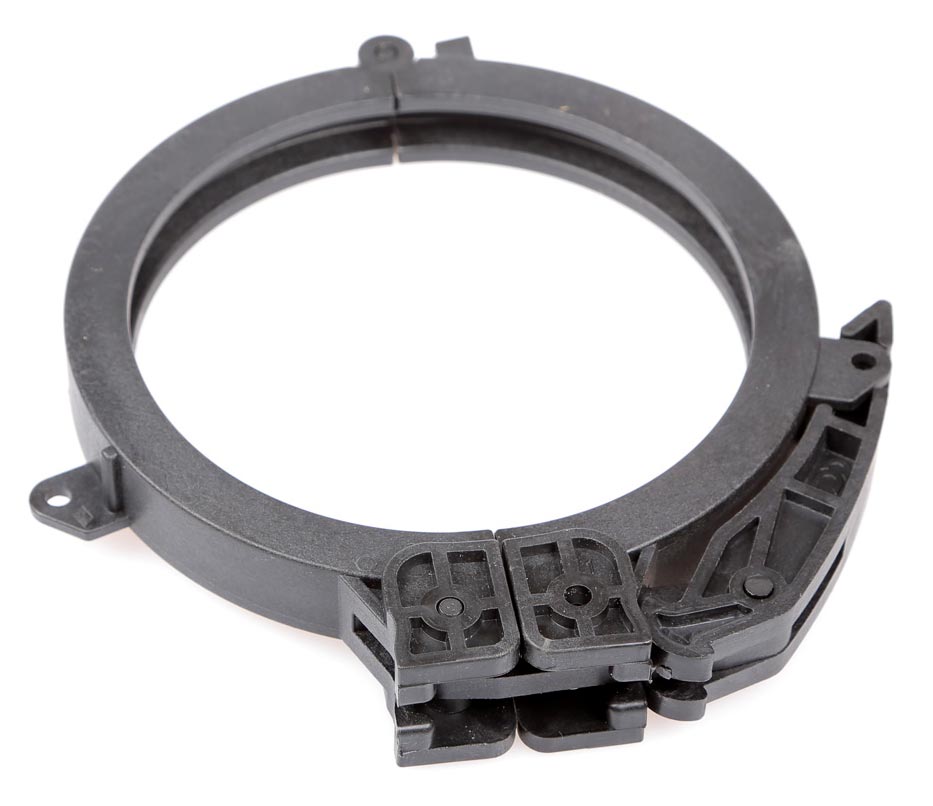

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

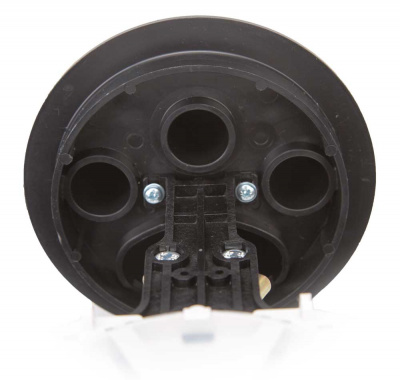

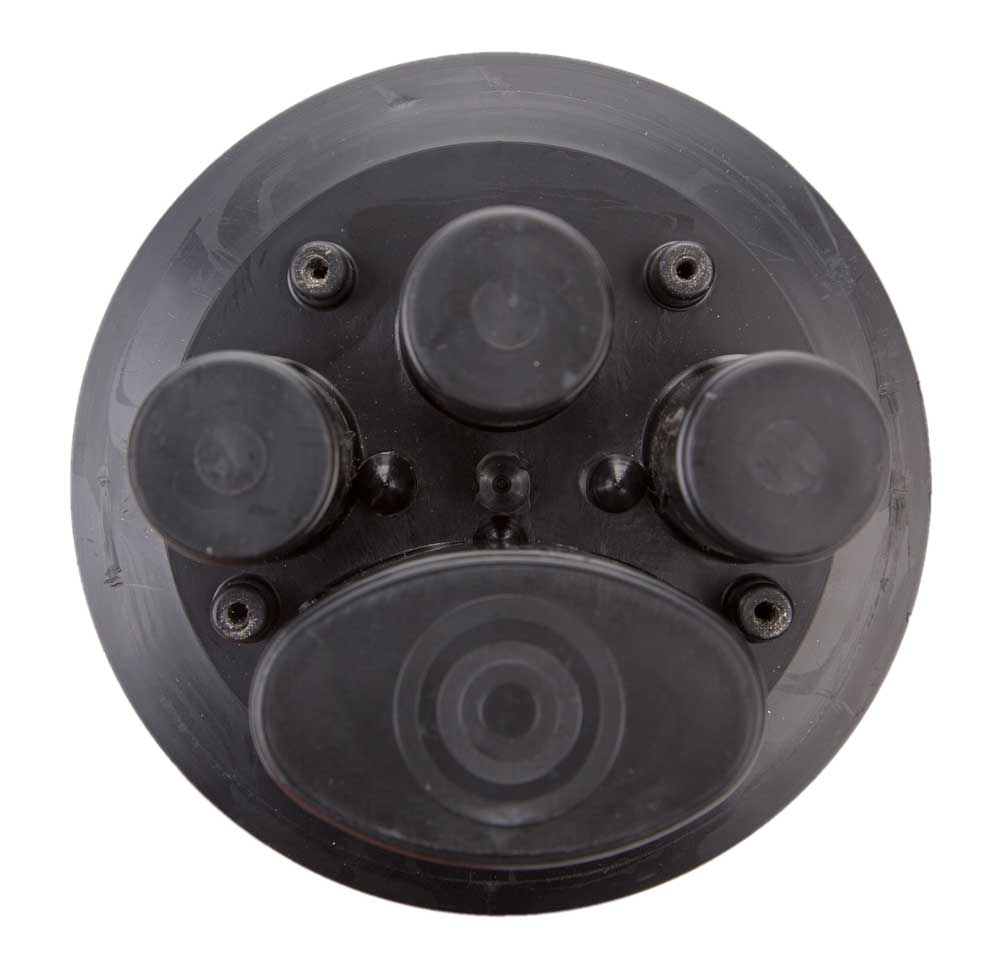

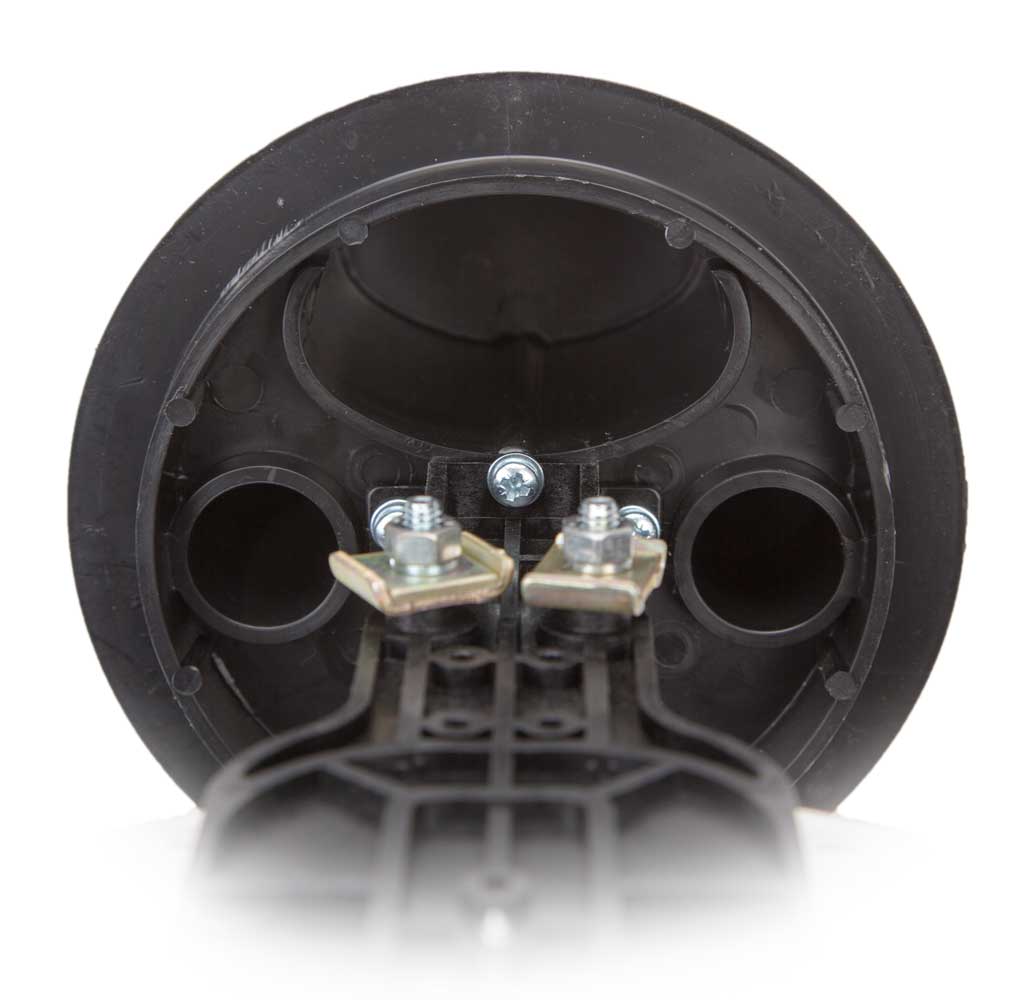

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести (Ввод №6).

Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.

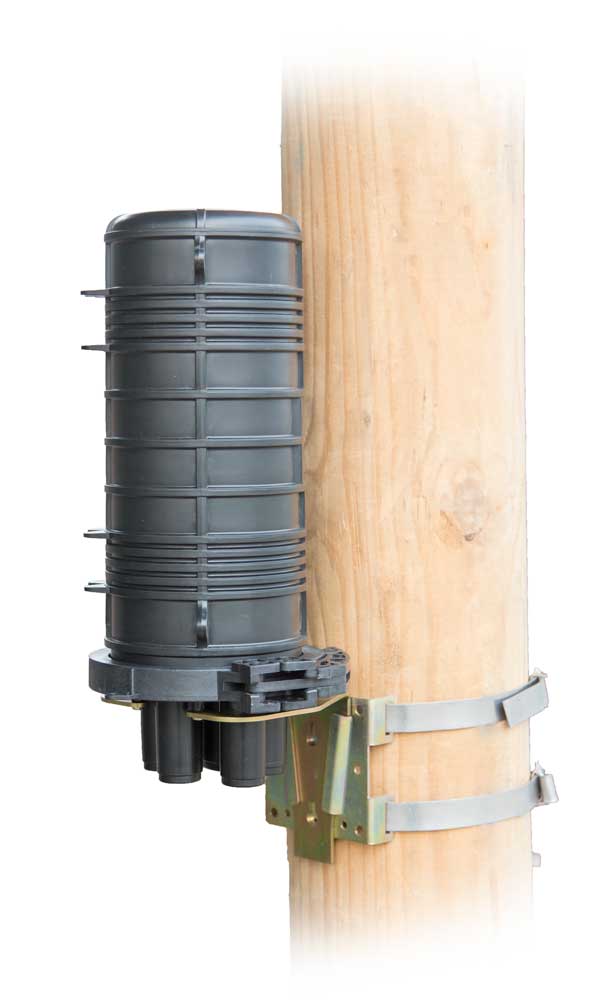

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Характеристики:

Кол-во сварных соединений:
- без транзитной петли 108
- с транзитной петлей 72
Тип кассет КТ-3645
Макс. кол-во кассет:
- без транзитной петли ОМ 3
- с транзитной петлей ОМ 2
Кол-во вводов:
- круглый, до 16 мм 3
- овальный/до 25 мм/транзит 2/1
Герметизация корпуса Хомут
Герметизация вводов Спецвводы
Температура эксплуатации, ºС от -60 до +70
Габаритные размеры:
- длинна, мм 378
- диаметр, мм 188
Масса, кг 1.3

Комплектация:

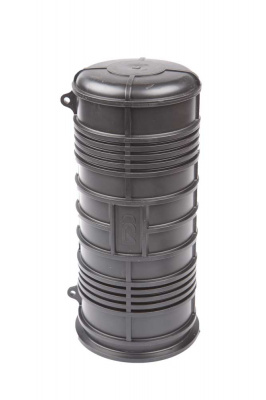

Корпус (оголовник, кожух, хомут) 1 шт.

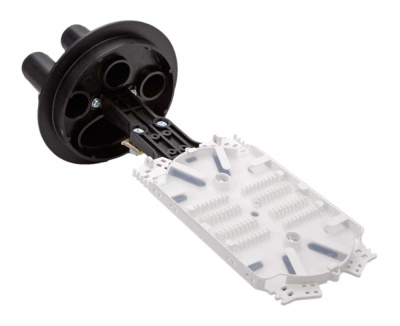

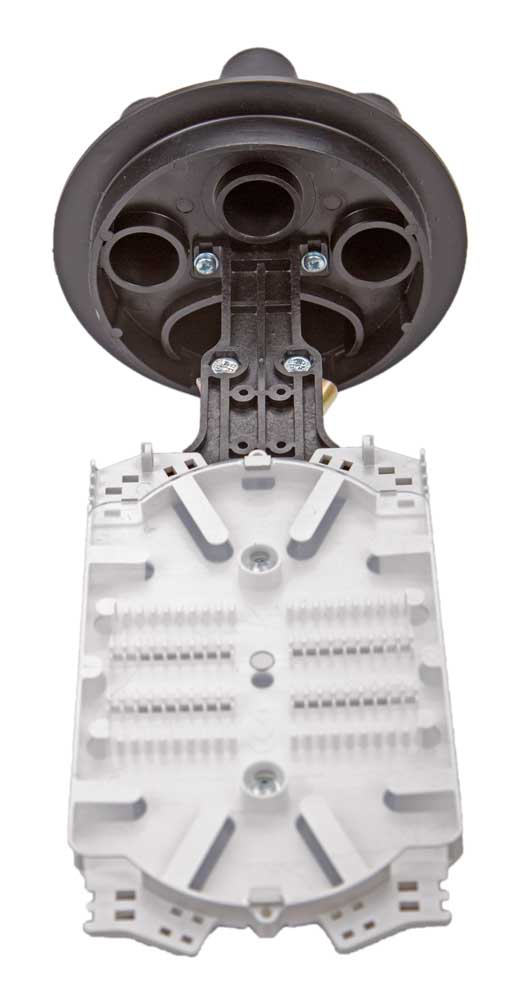

Кассета КТ-3645 с крышкой 1 шт.
Гильзы КДЗС 4525 40 шт.
Комплект маркеров и стяжек 1 шт.
Силикагель (пакет) 1 шт.
Пинцет для укладки КДЗС 1 шт.
Пинцет для укладки КДЗС 1 шт.

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание не является публичной офертой.
